Podrobnosti produktu

Obrázky

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Art.No.1) Rozměry [mm]
Durchmesser x Länge ø Bohrloch x Bohrtiefe Schraubenlänge Nachziehmarge Min. rozestupy
Dw x L d0 x BT Ls N smin

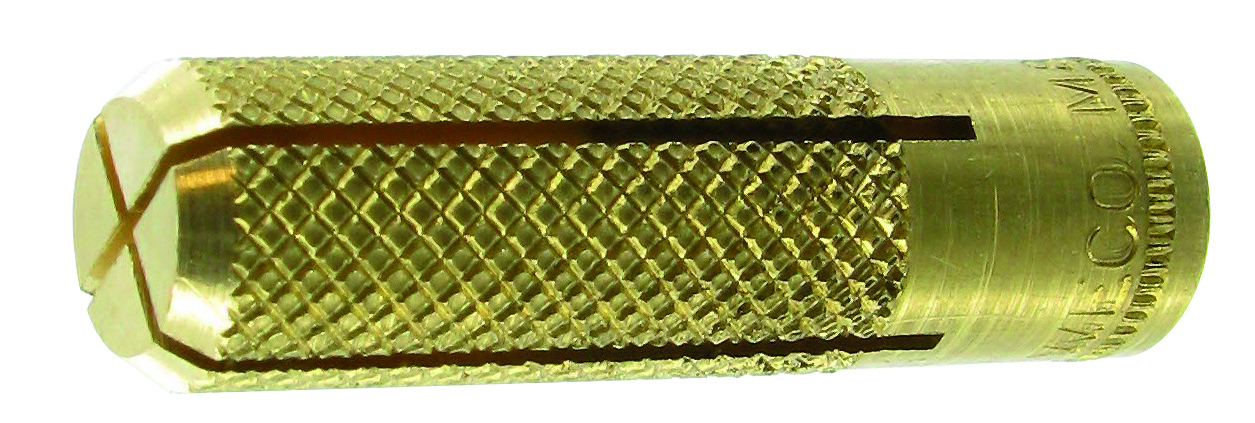

WECO M4MW045,5 x 215,5 x 3015 + K 2)1065
WECO M5MW057 x 26,57 x 3520 + K 2)1585
WECO M6MW068 x 308 x 4020 + K 2)15100
WECO M8MW0811 x 4011 x 5025 + K 2)20130
WECO M10MW1014 x 4514 x 5825 + K 2)20160

1) Innengewinde  2) K = Klemmstärke

Empfohlene Tragfähigkeiten

Art. nr. Empf. Last in Beton C20/25 [kN] 3)
WECO M40.5
WECO M51
WECO M61.2
WECO M82
WECO M102.5

3) Sicherheitsfaktor von γ = 5 eingerechnet

Instalace

Instalace

Knihovna CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
