MAXIMUS

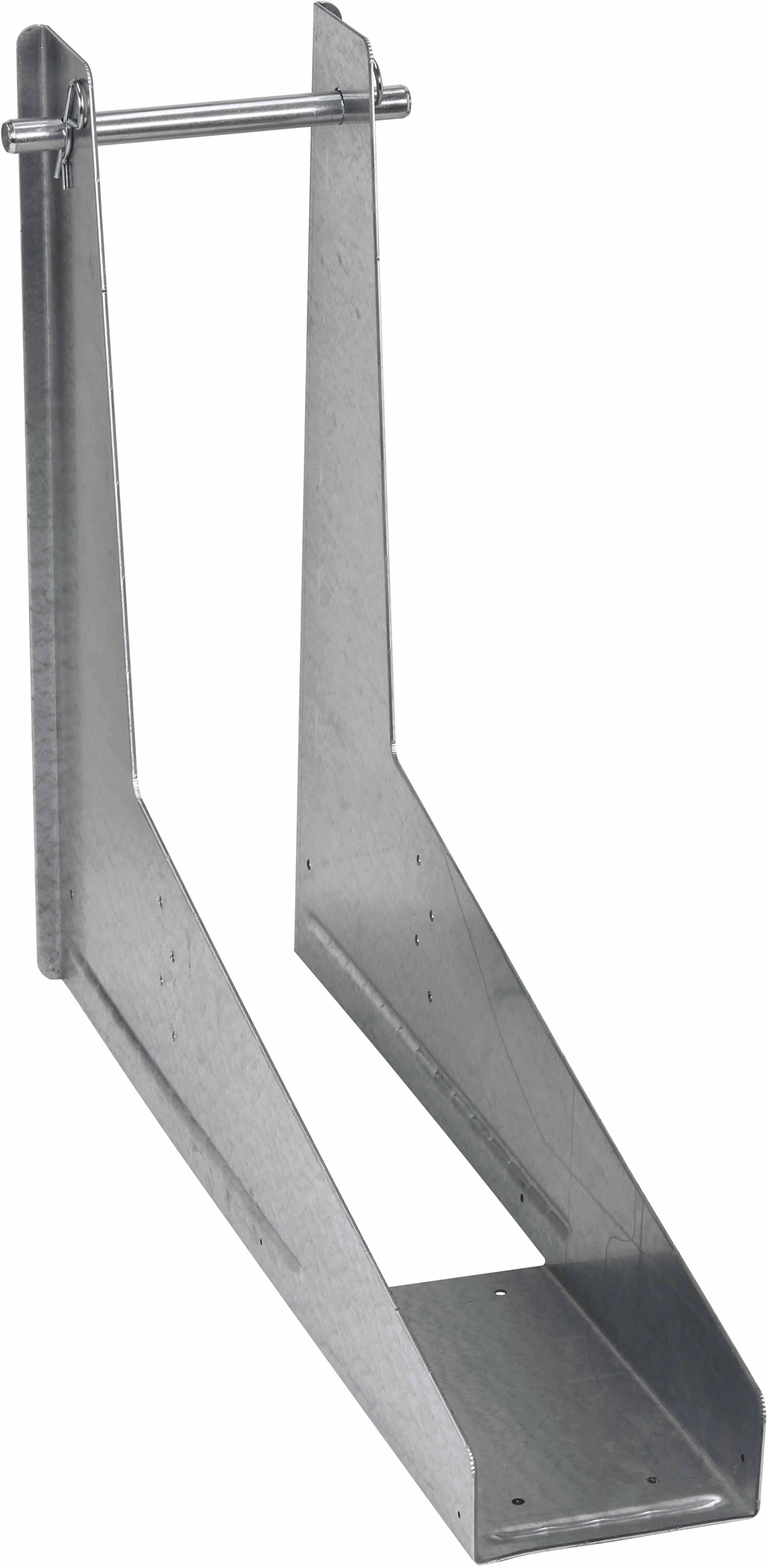

Maximus - konzolový úhelníki

Vhodný pro samonosné konstrukce všeho druhu, aniž by se narušily vzpěry. Rychlé a efektivní připojení.

Technický list
Označení CE
ETA
Servisní třída 2
EPD

Podrobnosti produktu

Obrázky


Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Lze použít pro dočasné účely, rychle složit a demontovat.
  • Snadno přístupné skladovací prostory, dočasné lešení.
  • Vše je na vynalézavosti  uživatele ,žádné limity.



Aplikace

Anwendbare Materialien

Dřevo, dřevěné materiály

Anwendungsbereich

  • Der MAXIMUS™ ist ein Verbinder, der zum Anschluss von Kragarmen dient.
  • Die Befestigung des Kragarmes erfolgt mit CSA5,0x50 Schrauben, an die Stütze wird der MAXIMUS™ bei der Montage an einen Ø 20 mm Stabdübel gehängt und mit Splinten gesichert.
  • Für abhebende Lasten wird der MAXIMUS™ mit zusätzlichen 4 St. CSA5,0x50 Schrauben an der Stütze befestigt.

Technické údaje

Rozměry


Rozměry

Art. nr. Abmessungen [mm] Number of dowels ∅20 (included) Löcher Befestigungsmittel
A B C D Nägel/Schrauben Dowel
MAXIMUS120491623121151116 Ø52 Ø21
MAXIMUS140491623141171116 Ø52 Ø21
MAXIMUS160491623161191116 Ø52 Ø21

Odporová zátěž

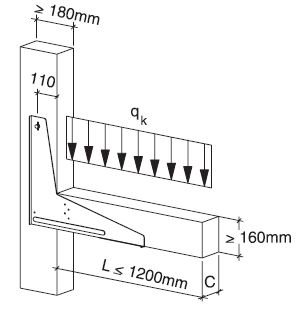

Art. nr. Characteristic resistance loads qR,k for a maximum cantilever length of L ≤ 1.2 m. [kN/m]
Load direction
downward upward
MAXIMUS1207,02 / kmod2,6 / kmod
MAXIMUS1407,02 / kmod2,6 / kmod
MAXIMUS1607,02 / kmod2,6 / kmod

Torzní tuhost

Art. nr. Torsional stiffness Cφ *) under a downward load [kNm]
Load duration
constantly long medium briefly very briefly
MAXIMUS1204343486785
MAXIMUS1404343486785
MAXIMUS1604343486785

*) Cφ [kNm] muss auf 60%der Werte reduziert werden, wenn die Holzfeuchtigkeit von 18% für längere Zeit überschritten wird.

Instalace

Instalace

Befestigung

  • Se provádí CSA5,0x50 šrouby, nebo hmoždinkami, zajištěno závlačkou

Certifikace

Prohlášení o funkčnosti (DoP)

cz-dop-e06-0106-11-s-2.pdf (344.46 KB)
cz-dop-e06-0106-10.pdf (146.06 KB)
cz-dop-e06-0106-issue-9.pdf (128.06 KB)
cz-dop-e06-0106-issue-8.pdf (127.99 KB)
cz-dop-e06-0106-issue-7.pdf (129.43 KB)
cz-dop-e06-0106-issue-6.pdf (102.93 KB)
cz-dop-e06-0106-issue-4.pdf (85.95 KB)
cz-dop-e06-0106-issue-3.pdf (92.64 KB)
cz-dop-e06-0106-issue-2.pdf (92.54 KB)

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf (12.89 MB)
eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
