FM-X5 A4

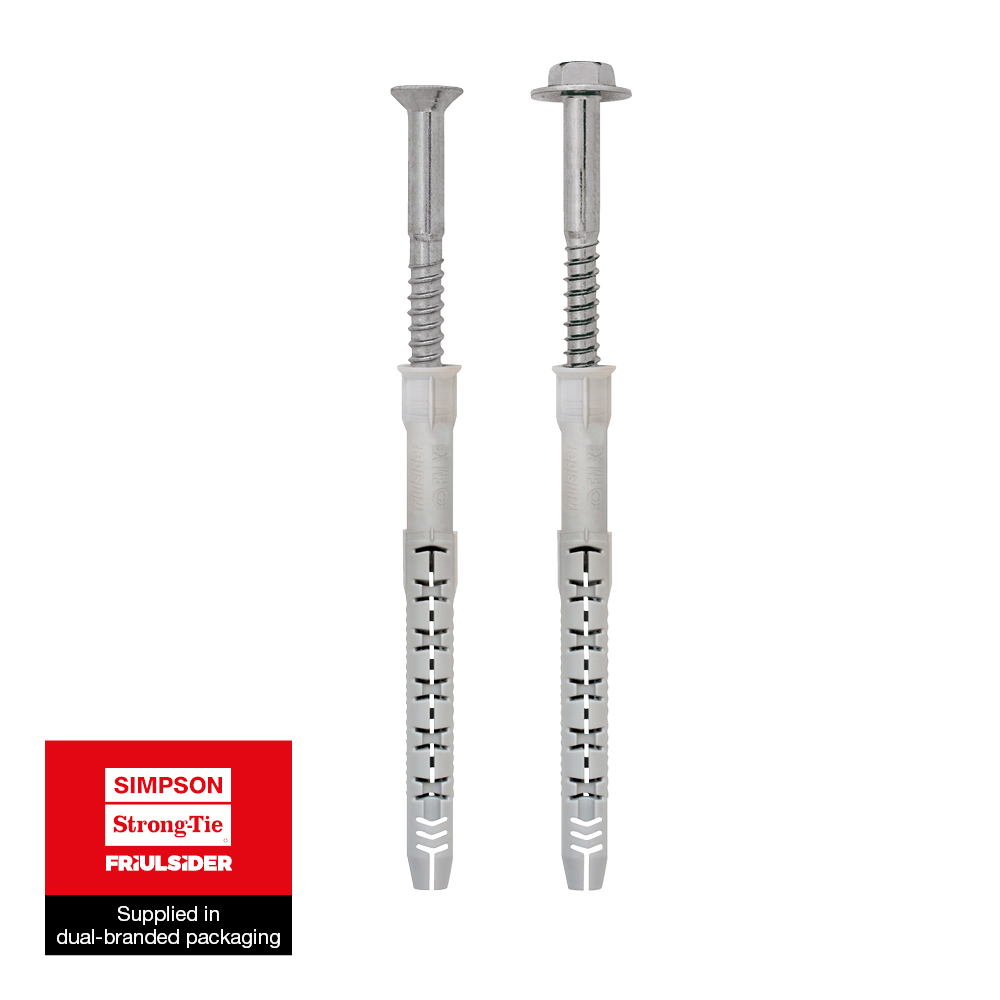

Long Plug for Window and Door Frames with Stainless Steel Screw
The FM-X5 frame plug in Ø8 and Ø10 mm versions in combination with an A4 stainless steel countersunk or hexagon head screw is approved for multiple fixings in concrete and masonry.
Označení CE
ETA
Servisní třída 3
A4 nerezová ocel
Korozivní Atmosféra
Fix Calc
Podrobnosti produktu
Vlastnosti
Material
- Plug: nylon
- Screw: stainless steel A4
Benefits
- Multi-expansion variable geometry
- Low tightening torque
- Ultra flexible nylon
Aplikace
Applications
- Framework
- Wall cabinets
- Light carpentry
Suitable for
- Non-cracked concrete
- Solid brick
- Honeycomb brick
- Cell like clay brick
- Lightweight honeycomb brick
- Hollow dense aggregate block
- Hollow light aggregate block
- Aerated concrete
- Solid stone
Technické údaje
Product Dimensions Countersunk Screw
Art. nr. | Product Reference | Hole diameter x anchor length [doxL] [mm] | Max. Fixture thickness [tfix] [mm] | Min. hole depth [h1] [mm] | Nominal embedment depth [hnom] [mm] | Min. support thickness [hmin] [mm] | Hole diameter in fixture [df] [mm] | Screw diameter [d] [mm] | Screw length [Lv] [mm] | Bit | Qty per box | Qty per outer box |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6430100808000 | FM-X5 A4 | Ø8x80 | 10 | 80 | 70 | 120 | 8.5 | 6 | 85 | T30 | 100 | 1000 |
6430100810000 | FM-X5 A4 | Ø8x100 | 30 | 80 | 70 | 120 | 8.5 | 6 | 105 | T30 | 50 | 500 |
6430100812000 | FM-X5 A4 | Ø8x120 | 50 | 80 | 70 | 120 | 8.5 | 6 | 125 | T30 | 50 | 500 |
6430100815000 | FM-X5 A4 | Ø8x150 | 80 | 80 | 70 | 120 | 8.5 | 6 | 155 | T30 | 50 | - |
6430100817000 | FM-X5 A4 | Ø8x170 | 100 | 80 | 70 | 120 | 8.5 | 6 | 175 | T30 | 50 | - |
6430101008500 | FM-X5 A4 | Ø10x85 | 15 | 80 | 70 | 120 | 10.5 | 7 | 90 | T40 | 50 | 500 |
6430101010000 | FM-X5 A4 | Ø10x100 | 30 | 80 | 70 | 120 | 10.5 | 7 | 105 | T40 | 50 | 500 |
6430101011500 | FM-X5 A4 | Ø10x115 | 45 | 80 | 70 | 120 | 10.5 | 7 | 120 | T40 | 50 | 500 |
6430101013500 | FM-X5 A4 | Ø10x135 | 65 | 80 | 70 | 120 | 10.5 | 7 | 140 | T40 | 50 | 200 |
6430101016000 | FM-X5 A4 | Ø10x160 | 90 | 80 | 70 | 120 | 10.5 | 7 | 165 | T40 | 50 | - |
6430101020000 | FM-X5 A4 | Ø10x200 | 130 | 80 | 70 | 120 | 10.5 | 7 | 205 | T40 | 50 | - |
Product Dimensions Hex-head Screw
Art. nr. | Product Reference | Hole diameter x anchor length [doxL] [mm] | Max. Fixture thickness [tfix] [mm] | Min. hole depth [h1] [mm] | Nominal embedment depth [hnom] [mm] | Min. support thickness [hmin] [mm] | Hole diameter in fixture [df] [mm] | Washer diameter [dr] [mm] | Screw diameter [d] [mm] | Screw length [Lv] [mm] | Bit | Qty per box | Qty per outer box |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6440201008500 | FM-X5 A4 | Ø10x85 | 15 | 80 | 70 | 120 | 10.5 | 19 | 7 | 90 | T40 | 50 | 500 |
6440201010000 | FM-X5 A4 | Ø10x100 | 30 | 80 | 70 | 120 | 10.5 | 19 | 7 | 105 | T40 | 50 | 500 |
6440201011500 | FM-X5 A4 | Ø10x115 | 45 | 80 | 70 | 120 | 10.5 | 19 | 7 | 120 | T40 | 50 | 500 |
6440201013500 | FM-X5 A4 | Ø10x135 | 65 | 80 | 70 | 120 | 10.5 | 19 | 7 | 140 | T40 | 50 | 200 |
6440201016000 | FM-X5 A4 | Ø10x160 | 90 | 80 | 70 | 120 | 10.5 | 19 | 7 | 165 | T40 | 50 | - |
Instalace
Instalace
Installation data
Art. nr. | Product Reference | Hole diameter x anchor length [doxL] [mm] | Ø drilling hole [d0] [mm] | Min. drill depth [h1] [mm] | Ø drilling fixture [df] [mm] | Wrench size [SW] [mm] |
---|---|---|---|---|---|---|
6430100808000 | FM-X5 A4 | Ø8x80 | 8 | 80 | 8.5 | - |
6430100810000 | FM-X5 A4 | Ø8x100 | 8 | 80 | 8.5 | - |
6430100812000 | FM-X5 A4 | Ø8x120 | 8 | 80 | 8.5 | - |
6430100815000 | FM-X5 A4 | Ø8x150 | 8 | 80 | 8.5 | - |
6430100817000 | FM-X5 A4 | Ø8x170 | 8 | 80 | 8.5 | - |
6430101008500 | FM-X5 A4 | Ø10x85 | 10 | 80 | 10.5 | - |
6430101010000 | FM-X5 A4 | Ø10x100 | 10 | 80 | 10.5 | - |
6430101011500 | FM-X5 A4 | Ø10x115 | 10 | 80 | 10.5 | - |
6430101013500 | FM-X5 A4 | Ø10x135 | 10 | 80 | 10.5 | - |
6430101016000 | FM-X5 A4 | Ø10x160 | 10 | 80 | 10.5 | - |
6430101020000 | FM-X5 A4 | Ø10x200 | 10 | 80 | 10.5 | - |
6440201008500 | FM-X5 A4 | Ø10x85 | 10 | 80 | 10.5 | 13 |
6440201010000 | FM-X5 A4 | Ø10x100 | 10 | 80 | 10.5 | 13 |
6440201011500 | FM-X5 A4 | Ø10x115 | 10 | 80 | 10.5 | 13 |
6440201013500 | FM-X5 A4 | Ø10x135 | 10 | 80 | 10.5 | 13 |
6440201016000 | FM-X5 A4 | Ø10x160 | 10 | 80 | 10.5 | 13 |
Spacings and edge distances
Art. nr. | Product Reference | Hole diameter x anchor length [doxL] [mm] | Spacings and edge distances | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Non-cracked concrete C12/15 | Non-cracked concrete C16/20 | Autoclaved aerated concrete AAC | Solid brick | |||||||||||||
Min. edge distance [cmin] [mm] | Min. spacing [smin] [mm] | Characteristic edge distance [ccr,N] [mm] | Minimun thickness of support [hmin] [mm] | Min. edge distance [cmin] [mm] | Min. spacing [smin] [mm] | Characteristic edge distance [ccr,N] [mm] | Minimun thickness of support [hmin] [mm] | Min. edge distance [cmin] [mm] | Min. spacing [smin] [mm] | Minimun thickness of support [hmin] [mm] | Min. edge distance [cmin] [mm] | Min. spacing [smin] [mm] | Minimun thickness of support [hmin] [mm] | |||
6430100808000 | FM-X5 A4 | Ø8x80 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430100810000 | FM-X5 A4 | Ø8x100 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430100812000 | FM-X5 A4 | Ø8x120 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430100815000 | FM-X5 A4 | Ø8x150 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430100817000 | FM-X5 A4 | Ø8x170 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101008500 | FM-X5 A4 | Ø10x85 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101010000 | FM-X5 A4 | Ø10x100 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101011500 | FM-X5 A4 | Ø10x115 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101013500 | FM-X5 A4 | Ø10x135 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101016000 | FM-X5 A4 | Ø10x160 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6430101020000 | FM-X5 A4 | Ø10x200 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6440201008500 | FM-X5 A4 | Ø10x85 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6440201010000 | FM-X5 A4 | Ø10x100 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6440201011500 | FM-X5 A4 | Ø10x115 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6440201013500 | FM-X5 A4 | Ø10x135 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
6440201016000 | FM-X5 A4 | Ø10x160 | 80 | 80 | 140 | 100 | 60 | 60 | 100 | 100 | 100 | 250 | 200 | 100 | 250 | 110 |
Certifikace
Prohlášení o funkčnosti (DoP)
cz-fm-x5-07-f.pdf
(231.06 KB)
Evropské technické posouzení (ETA)
fm-x5-eta-10-0425-en-2019-08-21.pdf
(8.21 MB)
