SHH

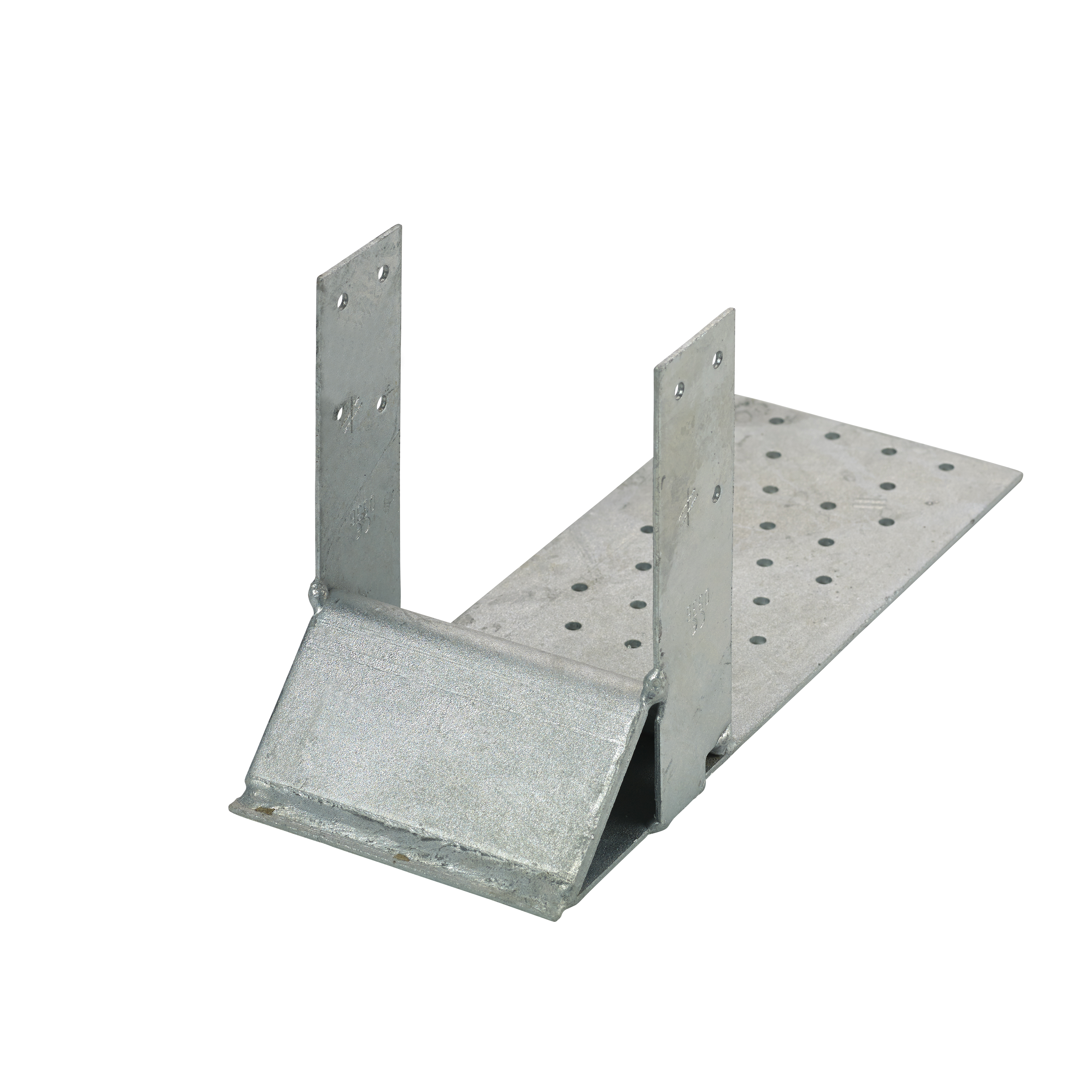

Krokevní botka SHH
Snadná instalace, umožňují bezpečné a rozměrově stabilní spojení mezi střechou a spodní stavbou
SHH Krokevní botka se používá pro připojení k betonu a slouží k upevnění krokví se sklonem od 30 ° až 60 ° na základní desku
Krokevní botka SHB je k dispozici ve 3 standardních velikostech:
SHH 80 pro krokve šířka 80 mm,
SHH 100 pro krokve šířky 100 mm a
SHH 120 pro krokve šířka 120 mm
Další šířky mohou být vyrobeny na zakázku

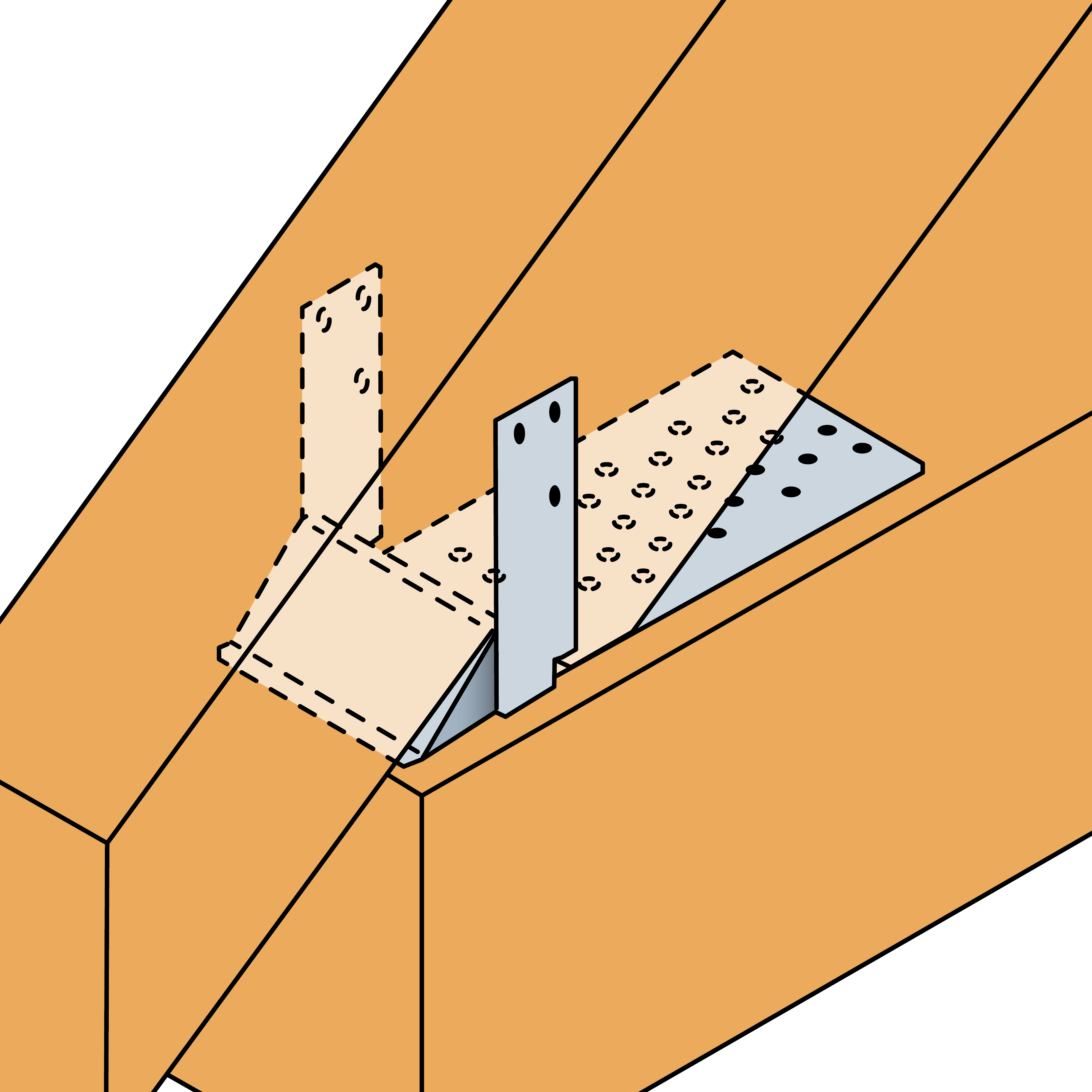

Krokevní botky B se používají pro zajištění límce trámu a krokve ve spodní stavbě.
Označení CE
ETA
Servisní třída 2
Žárově pozinkovaná ocel
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry
| Art. nr. | Abmessungen [mm] | Anzahl Löcher | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t1 | t2 | ∅ | Balken | Sparren | |
| SHH80 | 84 | 300 | 140 | 2 | 2.5 | 5 | 25 | 6 |
| SHH100 | 104 | 280 | 140 | 2 | 2.5 | 5 | 31 | 6 |
| SHH120 | 124 | 260 | 140 | 2 | 2.5 | 5 | 44 | 6 |
Tragfähigkeiten
| Art. nr. | Anzahl Nägel im | Charakteristische Werte der Tragfähigkeit mit CNA4,0x50 [kN] | ||
|---|---|---|---|---|
| Balken | Sparren | R1,k | R2,k | |
| SHH80 | 19 | 6 | 32.2 | 4.9 |
| SHH100 | 26 | 6 | 40.3 | 6.9 |
| SHH120 | 31 | 6 | 48.3 | 8.8 |
Die Werte der Tragfähigkeiten gelten für Sparren mit einer Neigung zwischen 30° und 60°.
Es gilt:
