SHB

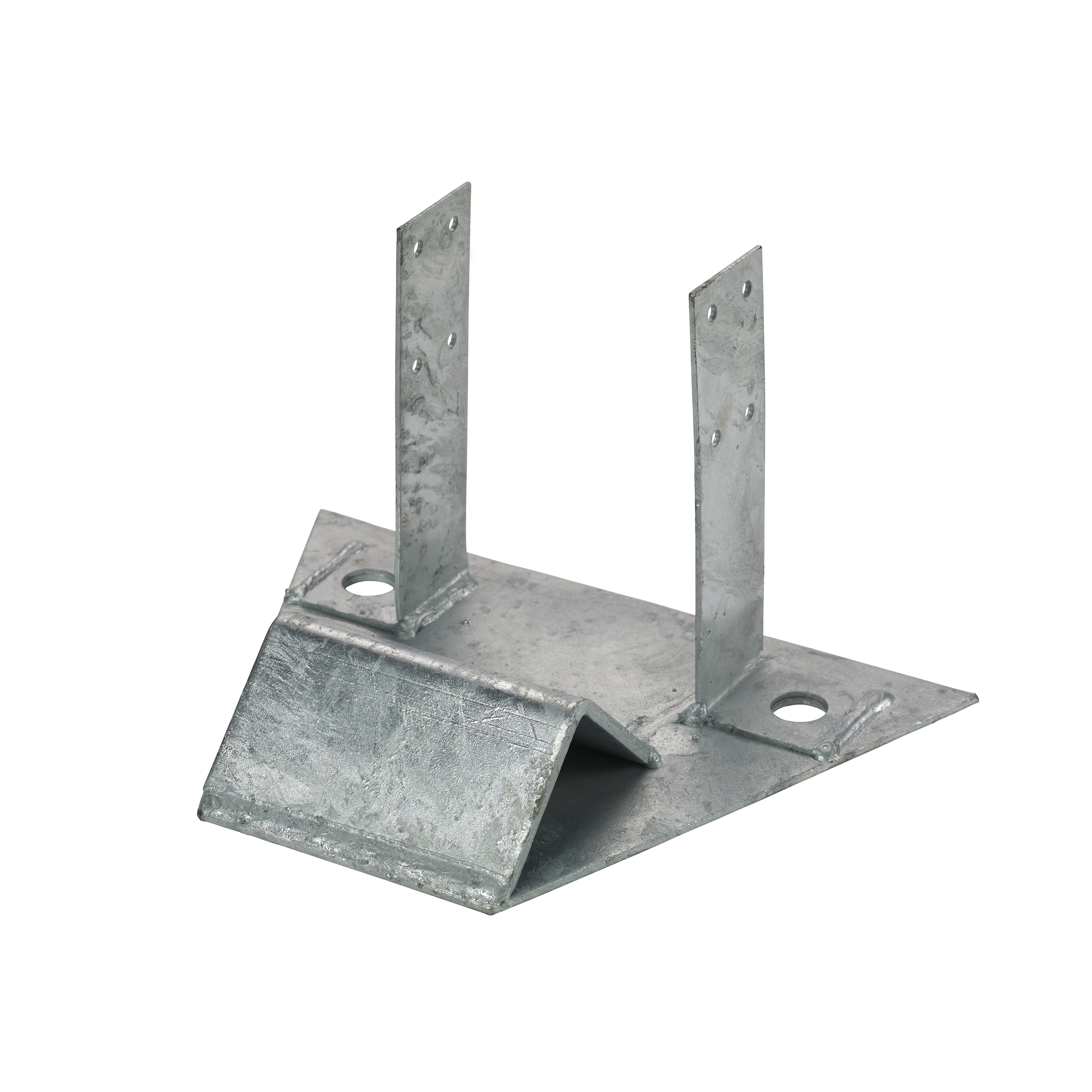

Krokevní botka SHB
SHB Krokevní botka se používá pro připojení k trámu a slouží k upevnění krokví se sklonem od 30 ° až 60 ° na základní desku
Krokevní botka SHB je k dispozici ve 3 standardních velikostech:
SHB 80 pro krokve šířka 80 mm,
SHB 100 pro krokve šířky 100 mm a
SHB 120 pro krokve šířka 120 mm
Další šířky mohou být vyrobeny na zakázku

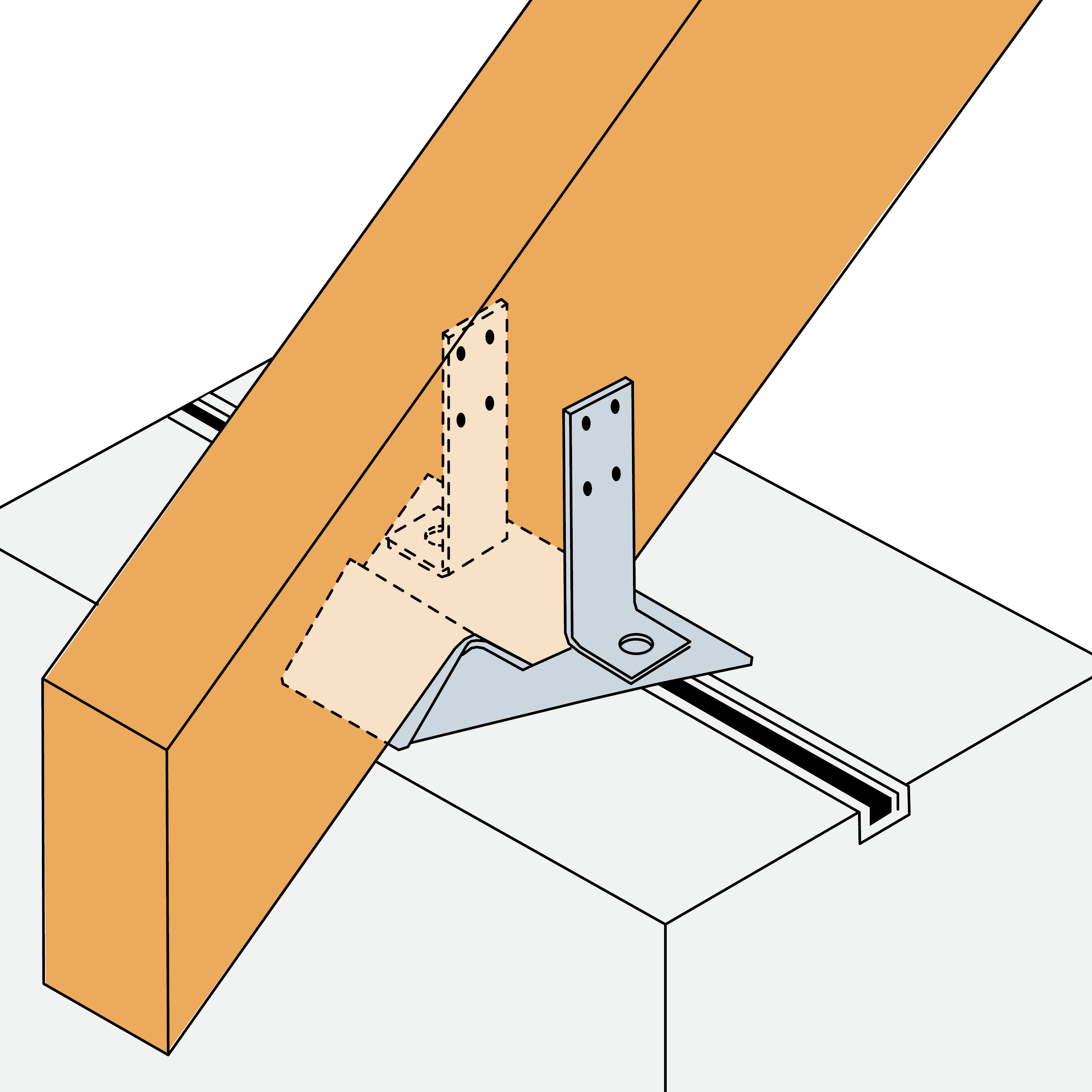

Krokevní botka B se používají pro zajištění límce trámu a krokve ve spodní stavbě.
Lze je snadno instalovat a umožňují bezpečné a rozměrově stabilní spojení mezi střechou a spodní stavbou
Krokevní botka je také k dispozici jako typ H pro připojení na trámy.
Označení CE
ETA
Servisní třída 2
Žárově pozinkovaná ocel
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje

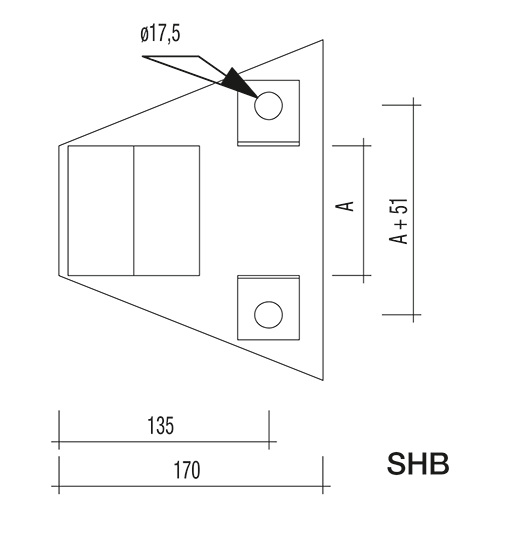

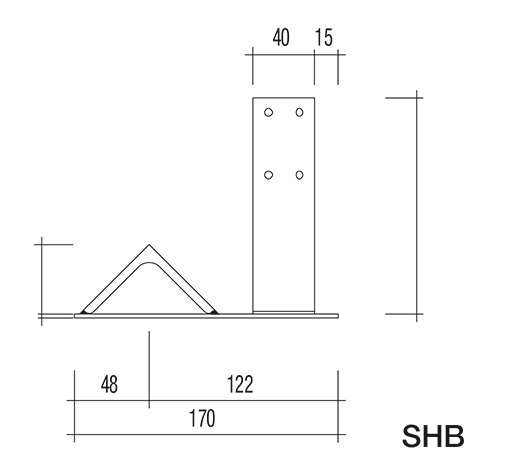

Rozměry
Rozměry
| Art. nr. | Abmessungen [mm] | Anzahl Löcher | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t1 | t2 | ∅ | für Bolzen | Sparren | |
| SHB80 | 84 | 170 | 220 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
| SHB100 | 104 | 170 | 240 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
| SHB120 | 124 | 170 | 260 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
Hodnoty pro připojení
| Art. nr. | Anzahl Verbinungsmittel | Charakteristische Werte der Tragfähigkeit mit CNA4,0x50 [kN] | ||
|---|---|---|---|---|
| Bolzen M16 | CNA4,0x50 | R1,k | R2,k | |
| SHB80 | 2 | 8 | 58.4 | 17.8 |
| SHB100 | 2 | 8 | 73 | 17.8 |
| SHB120 | 2 | 8 | 87.5 | 17.8 |
Hodnoty zatížení platí pro krokve se sklonem mezi 30 ° a 60 °.
máme:
Kotvící prostředky šroubů se ověří pro zatížení F1.d a případně pro F2.d.
Spojení může být provedeno s kotevními šrouby v betonu přímo nebo prostřednictvím T-hlavy šroubů v kotevních kanálech.
Musí být potvrzení o použitých šroubech
