C11

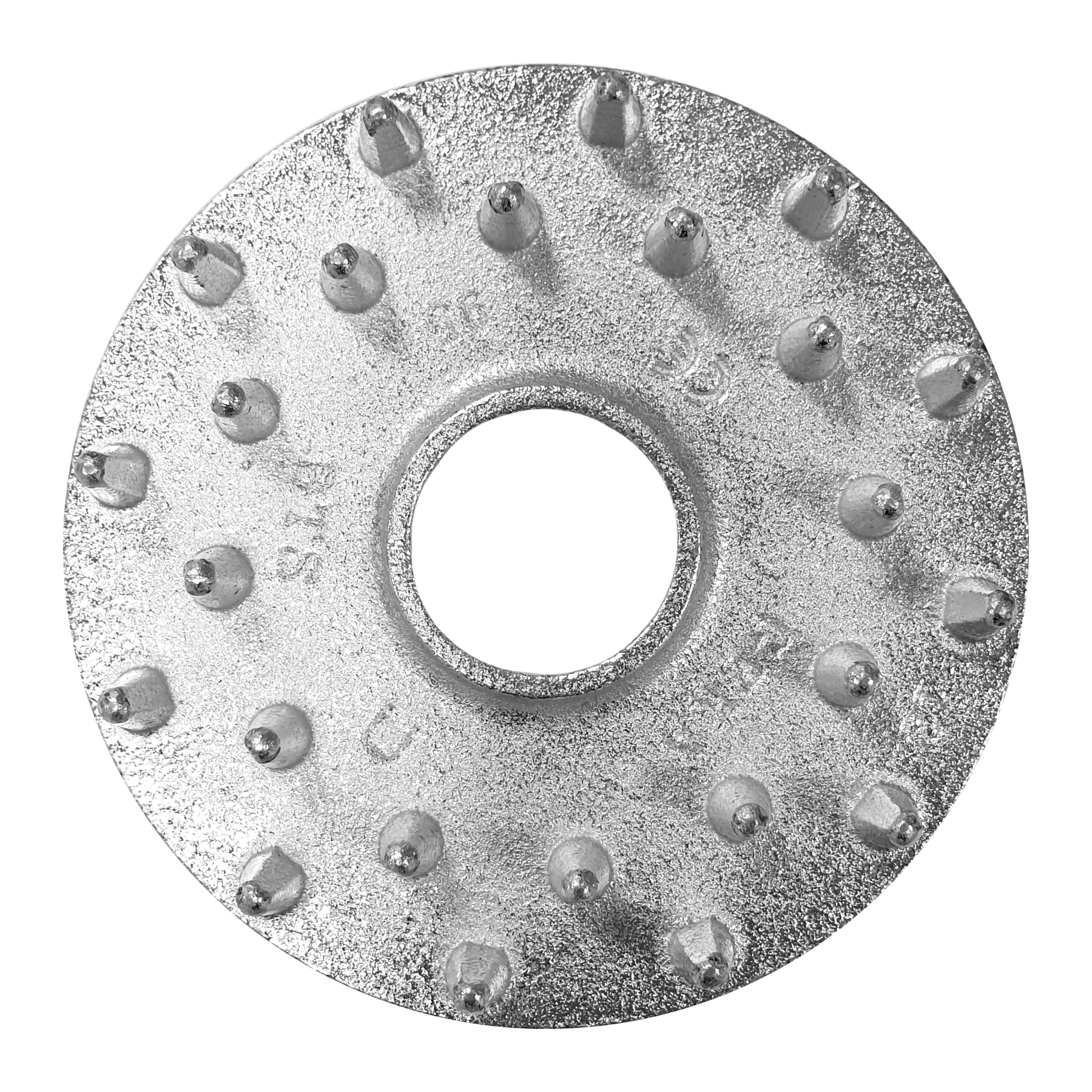

Jednostranné ozubené kolo GEKA C11

Spolu s hmoždinkou slouží ke spojení dvou dřevěných prvků.

Označení CE
Servisní třída 2
Elektroizolační ocel
Uvnitř

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

  • Pozinkovaný.

Aplikace

Anwendbare Materialien

Dřevo, ocel

Anwendungsbereich

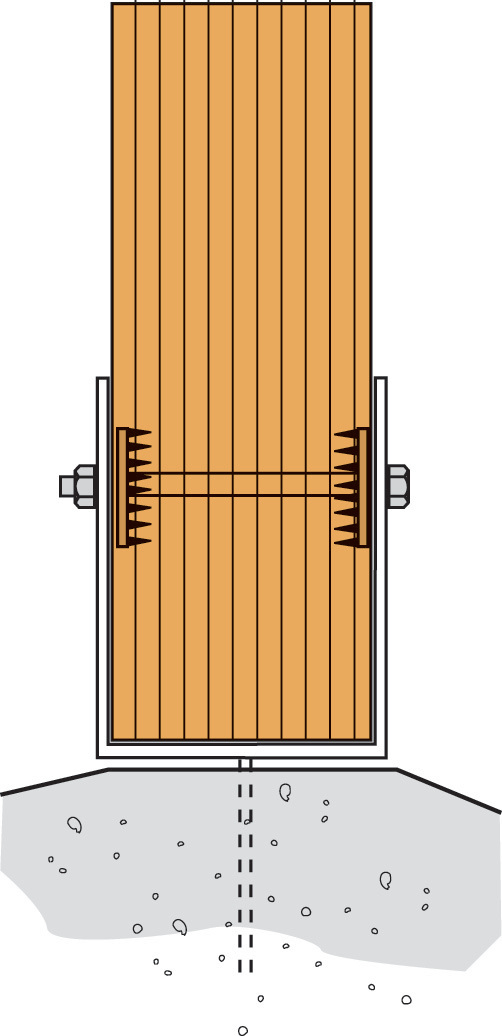

  • Spolu s hmoždinkou slouží ke spojení dvou dřevěných prvků.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry [mm]
dc d1 hc t
C11-50M12-B50M12153
C11-65M16-B65M16153
C11-80M20-B80M20153
C11-95M24-B95M24153
C11-115M24-B115M24153

Hodnoty pro připojení

Art. nr. Typická kapacita [kN]
Rc,k
C11-50M12-B8.8
C11-65M16-B13.1
C11-80M20-B17.9
C11-95M24-B23.1
C11-115M24-B30.8

Pro nosnosti s kotevní deskou se hodnoty sčítají.

Musí být dodrženy minimální vzdálenosti disku hmoždinek a šroubů, viz EN1995-1-1
