Hřebíky

Hřebíky SN

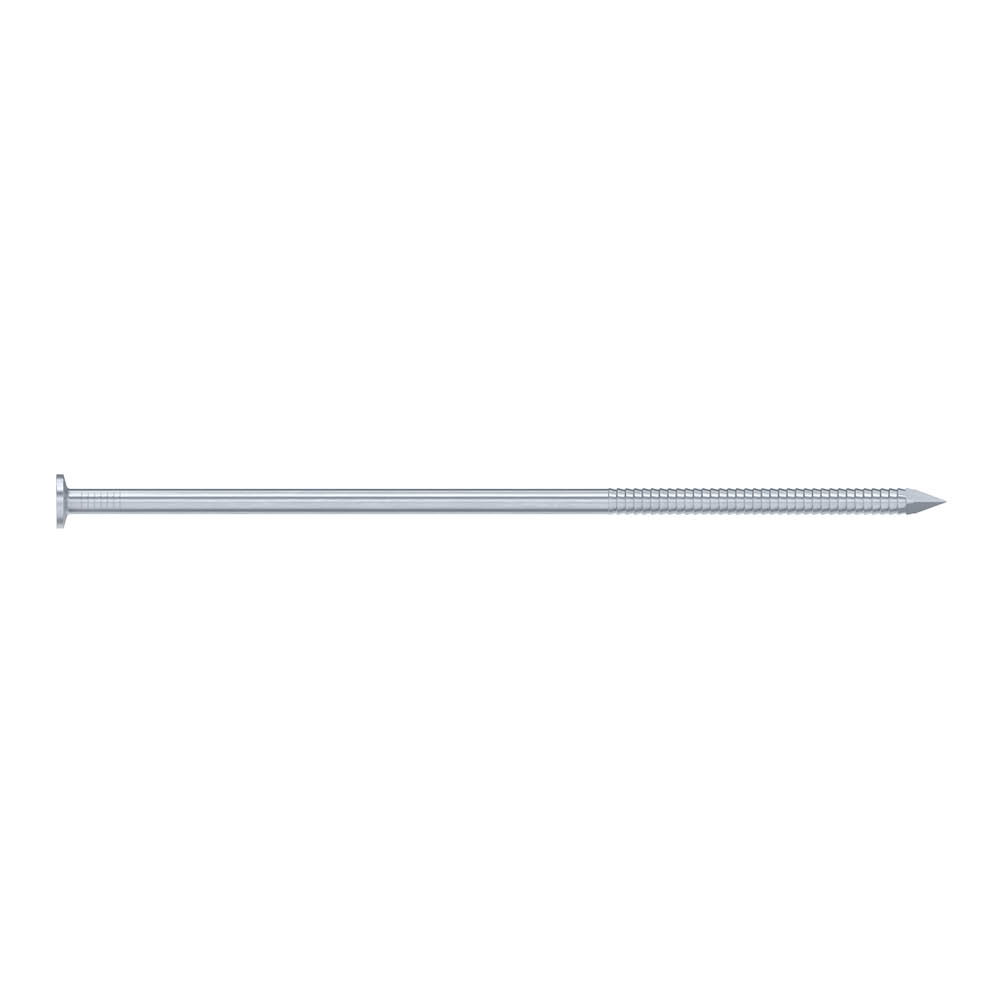

SN krokevní hřebíky jsou určeny především pro spojení krokví na vaznice, nebo všude tam, kde je zapotřebí delší hřeby.

Technický list

Označení CE

Acier électrozingué 7µm

EPD

Servisní třída 2

Fastener Designer

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli

podle DIN 17200 Materiál č. 1,0501 nebo 1,0503.

Ochrana proti korozi:

Zinek elektrolytická vrstva zinku tloušťka min. 7 mikronů
(odpovídá 50 g / m2 plochy povrchu).

Vorteile

SN krokevní hřebíky jsou speciální hřebíky s drážkou ve tvaru dříku, které se používají jako dřevo spojovací prostředky pro nosné dřevěné konstrukce

Aplikace

Anwendbare Materialien

etc pro upevnění krokve, vaznice, krovů.; ve střešních konstrukcí, krov, dřevěné desky a jiné dřevo kloubů

Technické údaje

Rozměry a typické hodnoty

Reference	Fasteners rozměry
	rozměry výrobku[mm]					ostatní
	d[mm]	l[mm]	dh[mm]	ht[mm]	lg[mm]	množství v krabici	hmotnost[kg]
SN6.0X80-DE	6	80	12.8	1.7	52	100	0.018
SN6.0X110-DE	6	110	12.8	1.7	72	100	0.025
SN6.0X150-DE	6	150	12.8	1.7	72	100	0.033
SN6.0X180-DE	6	180	12.8	1.7	72	50	0.04
SN6.0X210-DE	6	210	12.8	1.7	72	50	0.047
SN6.0X230-DE	6	230	12.8	1.7	72	50	0.051
SN6.0X260-DE	6	260	12.8	1.7	72	50	0.058
SN6.0X280-DE	6	280	12.8	1.7	72	50	0.062
SN6.0X300-DE	6	300	12.8	1.7	72	50	0.067
SN6.0X330-DE	6	330	12.8	1.7	72	50	0.073
SN6.0X350-DE	6	350	12.8	1.7	72	50	0.078

Mekaniske egenskaber

Reference	hřebík charakteristické parametry
	charakteristické parametry
	Characteristic Yield Moment My,k[Nm]	Characteristic Withdrawal Parameter fax,k,90°[N/mm²]	Characteristic hlava Pull-Through Parameter fhead,k[N/mm²]	Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]
SN6.0X80-DE	25.9	7.3	12.7	19.4
SN6.0X110-DE	25.9	7.3	12.7	19.4
SN6.0X150-DE	25.9	7.3	12.7	19.4
SN6.0X180-DE	25.9	7.3	12.7	19.4
SN6.0X210-DE	25.9	7.3	12.7	19.4
SN6.0X230-DE	25.9	7.3	12.7	19.4
SN6.0X260-DE	25.9	7.3	12.7	19.4
SN6.0X280-DE	25.9	7.3	12.7	19.4
SN6.0X300-DE	25.9	7.3	12.7	19.4
SN6.0X330-DE	25.9	7.3	12.7	19.4
SN6.0X350-DE	25.9	7.3	12.7	19.4

Charakteristické nosnosti

Reference	hřebíky loads
	výrobek characteristic capacities - dřevo C24
	dřevo to dřevo - 30mm batten to truss
	Rax,k[kN]	Rlat,k[kN]
SN6.0X80-DE	1.8	2.7
SN6.0X110-DE	2.1	2.8
SN6.0X150-DE	2.1	2.8
SN6.0X180-DE	2.1	2.8
SN6.0X210-DE	2.1	2.8
SN6.0X230-DE	2.1	2.8
SN6.0X260-DE	2.1	2.8
SN6.0X280-DE	2.1	2.8
SN6.0X300-DE	2.1	2.8
SN6.0X330-DE	2.1	2.8
SN6.0X350-DE	2.1	2.8

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

Knihovna CAD a BIM

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Vyberte jednu z našich stránek

Spojovací prvky

Spojovací materiál

Kotvy a upevňovací prvky

Ostatní

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Vorteile

Aplikace

Anwendbare Materialien

Technické údaje

Rozměry a typické hodnoty

Mekaniske egenskaber

Charakteristické nosnosti

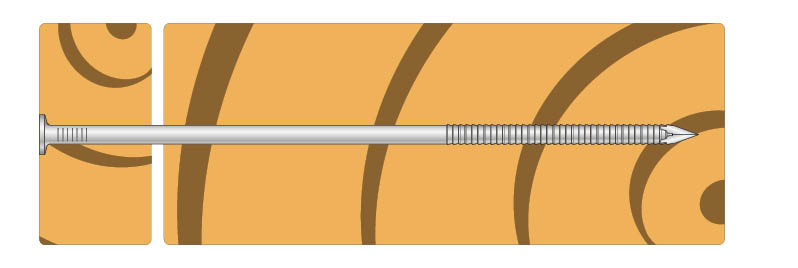

Instalace
