GERW-S
Gerberova spojka GERW nerez
Konektory GERW jsou vhodné pro společné uchycení nosníků.
Kromě příčné síly ve vertikálním směru může absorbovat síly ve směru nosníku, a proto jsou vhodné pro přesměrování síly. V závislost na zatížení je možné použít jak částečné, tak plné zahřebíkovaní.
Označení CE
ETA
Servisní třída 3
A4 nerezová ocel
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry
| Art. nr. | Abmessungen [mm] | Löcher Befestigungsmittel | |||
|---|---|---|---|---|---|
| A | B | C | t | Nägel/Schrauben | |
| Schenkel A | |||||
| GERW120S | 120 | 180 | 20 | 2 | 28 x ø5 |
| GERW140S | 140 | 180 | 20 | 2 | 34 x ø5 |
| GERW160S | 160 | 180 | 20 | 2 | 40 x ø5 |
| GERW180S | 180 | 180 | 20 | 2 | 46 x ø5 |
| GERW200S | 200 | 180 | 20 | 2 | 52 x ø5 |
| GERW220S | 220 | 180 | 20 | 2 | 58 x ø5 |
| GERW240S | 240 | 180 | 20 | 2 | 64 x ø5 |
| GERW260S | 260 | 180 | 20 | 2 | 70 x ø5 |
Trafähigkeiten: Teilausnagelung
| Art. nr. | Anzahl der Befestigungsmittel | Charakteristische Werte der Tragfähigkeit bei Teilausnagelung / 1 Satz Gerberverbinder [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Schenkel A | R1/2 | R3,k | RN,k | |||||||
| CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | ||
| GERW120S | 36 | 10.2 | 12.4 | 13.1 | 4.6 | 5.6 | 5.9 | 32.8 | 40 | 42.4 |
| GERW140S | 44 | 14.9 | 18.2 | 19.3 | 5.5 | 6.7 | 7.1 | 40 | 48.8 | 51.7 |
| GERW160S | 52 | 20 | 24.4 | 25.9 | 6.4 | 7.8 | 8.3 | 47.3 | 57.7 | 61.2 |
| GERW180S | 60 | 25.8 | 31.5 | 33.4 | 7.3 | 8.9 | 9.4 | 54.6 | 66.6 | 70.6 |
| GERW200S | 68 | 32.1 | 39.1 | 41.4 | 8.2 | 10 | 10.6 | 61.9 | 75.5 | 80 |
| GERW220S | 76 | 38.8 | 47.3 | 50.1 | 9.1 | 11.1 | 11.8 | 69.2 | 84.4 | 89.5 |
| GERW240S | 84 | 45.7 | 55.7 | 59 | 10 | 12.2 | 12.9 | 76.4 | 93.2 | 98.8 |
| GERW260S | 92 | 53 | 64.6 | 68.5 | 10.9 | 13.3 | 14.1 | 83.7 | 102.1 | 108.2 |
Bemessung
Für die Überlagerung der Einwirkungen ist nachzuweisen:
- ohne Axial Belastung
- mit Axial Belastung

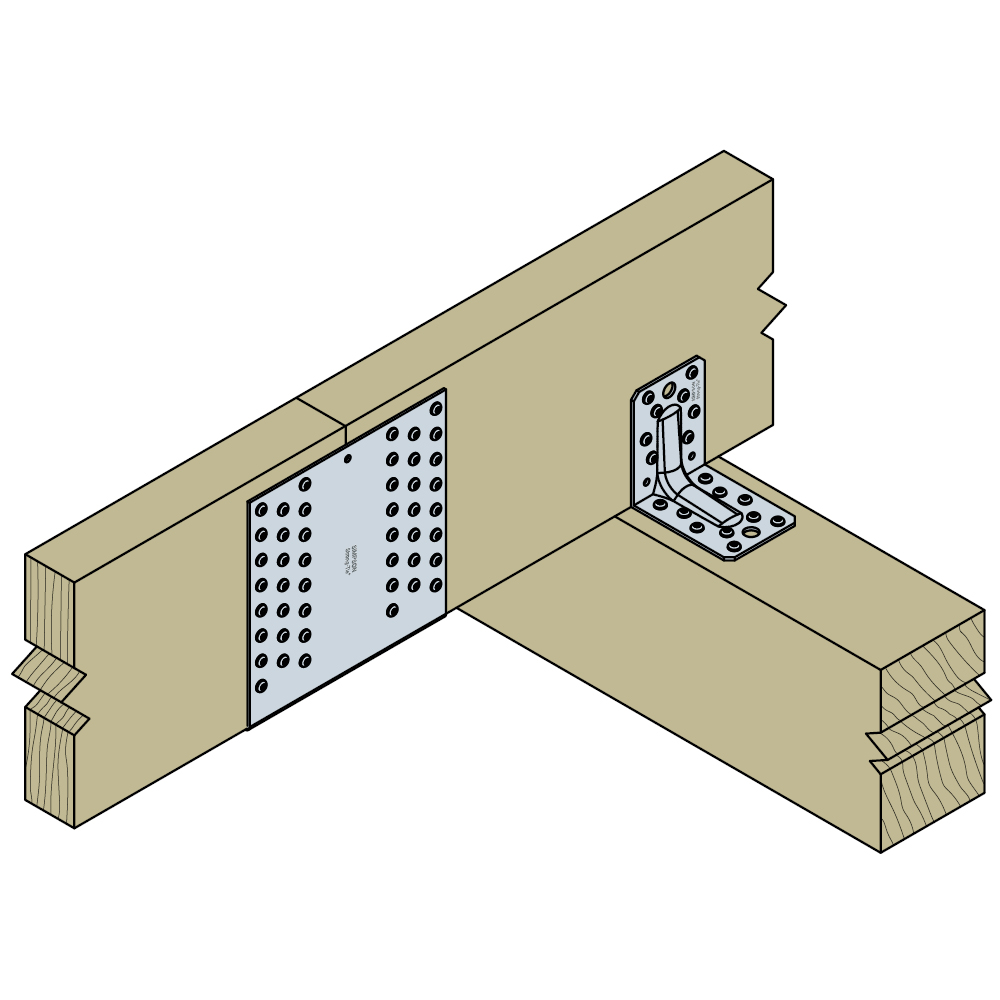

Instalace
Instalace
