GERW
Gerberova spojka GERW
Konektory GERW jsou vhodné pro společné uchycení nosníků. Kromě příčné síly ve vertikálním směru může absorbovat síly ve směru nosníku, a proto jsou vhodné pro přesměrování síly. V závislost na zatížení je možné použít jak částečné, tak plné zahřebíkovaní.
Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm
Uvnitř
Podrobnosti produktu
Vlastnosti
Material
Kvalita oceli:
S 250 GD+Z 275 dle norem DIN EN
Ochrana proti korozi:
Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461
Vorteile
- Přenos zatížení ve všech třech směrech
- Vylepšené kapacity pro plné a částečné zahřebíkovaní
- Individuální rozměry, několik dřevěných průřezy – úspory na úložný prostor
Aplikace
Anwendbare Materialien
Dřevo, vhodné dřevěné materiály
Anwendungsbereich

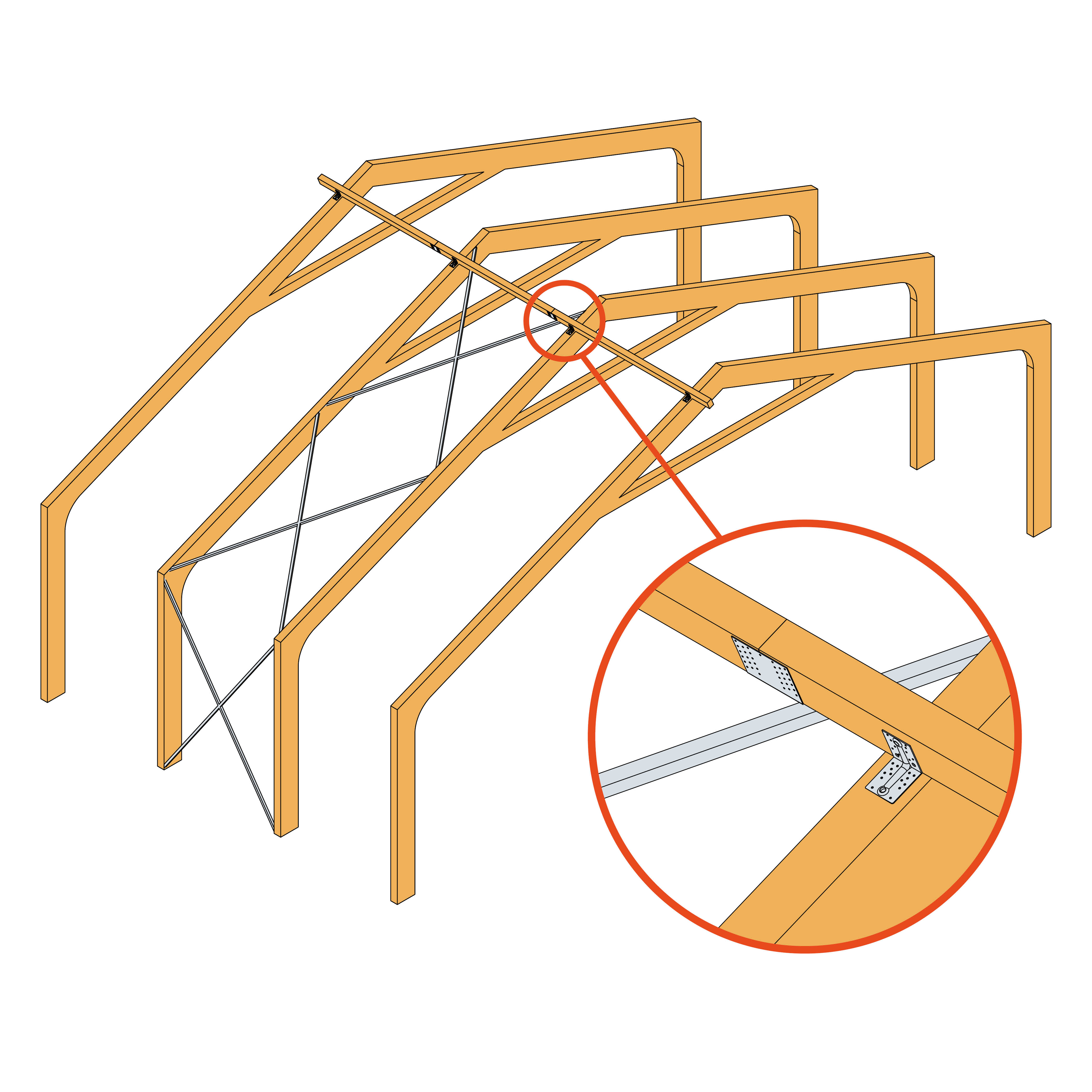

Spojení vaznice dřeva průřez výška 90-420 mm
Technické údaje
Rozměry
Art. nr. | Rozměry [mm] | Löcher Befestigungsmittel | |||
---|---|---|---|---|---|
A | B | C | t | Leg A | |
Nägel/Schrauben | |||||
GERW90 | 90 | 140 | 20 | 2 | 10 x ø5 |
GERW120 | 120 | 180 | 20 | 2 | 28 x ø5 |
GERW140 | 140 | 180 | 20 | 2 | 34 x ø5 |
GERW160 | 160 | 180 | 20 | 2 | 40 x ø5 |
GERW180 | 180 | 180 | 20 | 2 | 46 x ø5 |
GERW200 | 200 | 180 | 20 | 2 | 52 x ø5 |
GERW220 | 220 | 180 | 20 | 2 | 58 x ø5 |
GERW240 | 240 | 180 | 20 | 2 | 64 x ø5 |
GERW260 | 260 | 180 | 20 | 2 | 70 x ø5 |
GERW280 | 280 | 180 | 20 | 2 | 76 x ø5 |
GERW300 | 300 | 180 | 20 | 2 | 82 x ø5 |
GERW320 | 320 | 180 | 20 | 2 | 88 x ø5 |
GERW340 | 340 | 180 | 20 | 2 | 94 x ø5 |
GERW360 | 360 | 180 | 20 | 2 | 100 x ø5 |
GERW380 | 380 | 180 | 20 | 2 | 106 x ø5 |
GERW400 | 400 | 180 | 20 | 2 | 112 x ø5 |
GERW420 | 420 | 180 | 20 | 2 | 118 x ø5 |
* Feuerverzinkt miit Schichtdicke 55µm
Tragfähigkeiten: Vollausnagelung
Art. nr. | Number of fasteners | Characteristic capacity Ri,k at fullnailing / 1 set of Gerber connectors [kN] | |||||
---|---|---|---|---|---|---|---|
Leg A | R1/2,k | R3,k | |||||
CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | ||
GERW90 | 20 | 4.9 | 6 | 6.4 | 4.5 | 5.9 | 7.4 |
GERW120 | 56 | 20.7 | 25.3 | 26.8 | 7.4 | 9.8 | 12.3 |
GERW140 | 68 | 28.4 | 34.6 | 36.7 | 9 | 11.8 | 14.9 |
GERW160 | 80 | 37 | 45.1 | 47.8 | 10.4 | 13.7 | 17.3 |
GERW180 | 92 | 46.2 | 56.4 | 59.8 | 11.9 | 15.7 | 19.8 |
GERW200 | 104 | 56.3 | 68.6 | 72.7 | 13.4 | 17.6 | 22.2 |
GERW220 | 116 | 66.8 | 81.5 | 86.4 | 14.9 | 19.6 | 24.7 |
GERW240 | 128 | 77.7 | 94.8 | 100.5 | 16.4 | 21.6 | 27.2 |
GERW260 | 140 | 88.8 | 108.3 | 114.8 | 17.9 | 23.5 | 29.6 |
GERW280 | 152 | 100.3 | 122.3 | 129.6 | 19.4 | 25.5 | 32.1 |
GERW300 | 164 | 111.4 | 135.8 | 143.9 | 20.8 | 27.4 | 34.5 |
GERW320 | 176 | 122.8 | 149.7 | 158.7 | 22.3 | 29.4 | 37 |
GERW340 | 188 | 134.2 | 163.7 | 173.5 | 23.9 | 31.4 | 39.6 |
GERW360 | 200 | 145.6 | 177.6 | 188.3 | 25.3 | 33.3 | 42 |
GERW380 | 212 | 153.8 | 187.6 | 198.9 | 26.8 | 35.3 | 44.5 |
GERW400 | 224 | 164.4 | 200.5 | 212.5 | 28.3 | 37.2 | 46.9 |
GERW420 | 236 | 174.9 | 213.3 | 226.1 | 29.8 | 39.2 | 49.4 |
Tragfähigkeiten: Teilausnagelung
Art. nr. | Number of fasteners | Characteristic capacity Ri,k for partnailing / 1 set of Gerber connectors [kN] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Leg A | R1/2,k | R3,k | RN,k | |||||||
CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | ||
GERW90 | 12 | 3.7 | 4.5 | 4.8 | 2.7 | 3.6 | 4.5 | - | - | - |
GERW120 | 36 | 10.2 | 12.4 | 13.1 | 4.6 | 5.6 | 5.9 | 32.8 | 40 | 42.4 |
GERW140 | 44 | 14.9 | 18.2 | 19.3 | 5.5 | 6.7 | 7.1 | 40 | 48.8 | 51.7 |
GERW160 | 52 | 20 | 24.4 | 25.9 | 6.4 | 7.8 | 8.3 | 47.3 | 57.7 | 61.2 |
GERW180 | 60 | 25.8 | 31.5 | 33.4 | 7.3 | 8.9 | 9.4 | 54.6 | 66.6 | 70.6 |
GERW200 | 68 | 32.1 | 39.1 | 41.4 | 8.2 | 10 | 10.6 | 61.9 | 75.5 | 80 |
GERW220 | 76 | 38.8 | 47.3 | 50.1 | 9.1 | 11.1 | 11.8 | 69.2 | 84.4 | 89.5 |
GERW240 | 84 | 45.7 | 55.7 | 59 | 10 | 12.2 | 12.9 | 76.4 | 93.2 | 98.8 |
GERW260 | 92 | 53 | 64.6 | 68.5 | 10.9 | 13.3 | 14.1 | 83.7 | 102.1 | 108.2 |
GERW280 | 100 | 60.5 | 73.8 | 78.2 | 11.8 | 14.4 | 15.3 | 91 | 111 | 117.7 |
GERW300 | 108 | 67.8 | 82.7 | 87.7 | 12.7 | 15.5 | 16.4 | 98.3 | 119.9 | 127.1 |
GERW320 | 116 | 75.4 | 92 | 97.5 | 13.7 | 16.7 | 17.7 | 105.6 | 128.8 | 136.5 |
GERW340 | 124 | 83 | 101.2 | 107.3 | 14.6 | 17.8 | 18.9 | 112.8 | 137.6 | 145.9 |
GERW360 | 132 | 90.6 | 110.5 | 117.1 | 15.5 | 18.9 | 20 | 120.1 | 146.5 | 155.3 |
GERW380 | 140 | 95.2 | 116.1 | 123.1 | 16.4 | 20 | 21.2 | 127.4 | 155.4 | 164.7 |
GERW400 | 148 | 102.1 | 124.5 | 132 | 17.3 | 21.1 | 22.4 | 134.7 | 164.3 | 174.2 |
GERW420 | 156 | 108.9 | 132.8 | 140.8 | 18.2 | 22.2 | 23.5 | 142 | 173.2 | 183.6 |
Bemessung
Für die Überlagerung der Einwirkungen ist nachzuweisen:
- ohne Axial Belastung
- mit Axial Belastung
Certifikace
Prohlášení o funkčnosti (DoP)
cz-dop-e07-0053-issue-3.pdf
(126.67 KB)
cz-dop-e07-0053-issue-2.pdf
(92.49 KB)
Evropské technické posouzení (ETA)
eta-07-0053-2018-04-26.pdf
(898.51 KB)
