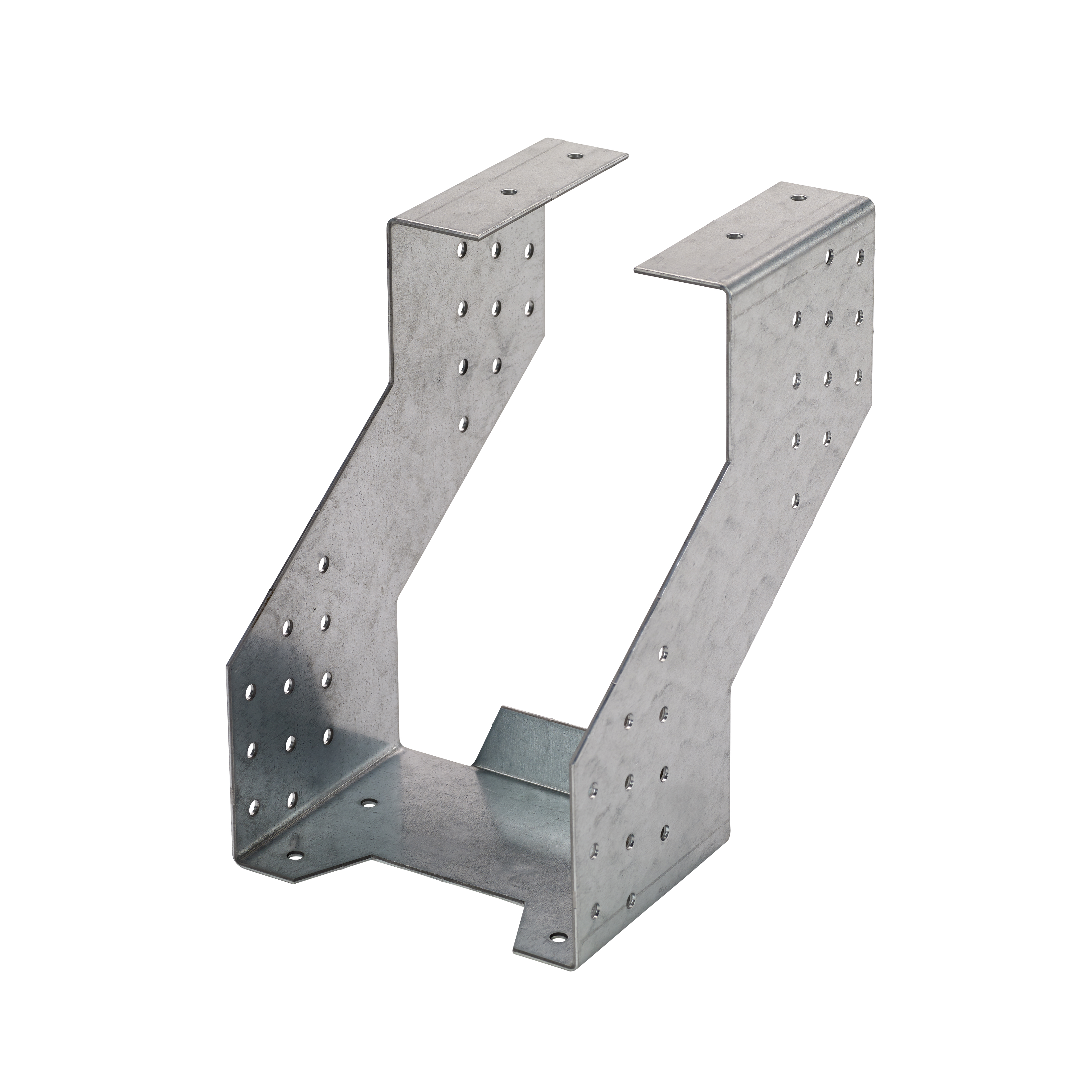

Gerberova spojka GERG

je jednodílná alternativa ke spojce GERB. Statické zatížení ve stejné výšce obou modelů jsou shodné. Montáž vaznice pomocí gerberových konektorů požadují asi 20% méně ve srovnání s montáží pomocí dřevěných vaznic. Instalace konektoru jednoho kusu šetří čas. Přípravná montáž na dílně je možná.

Technický list
Označení CE
Označení CE
ETA
ETA
Servisní třída 2
Servisní třída 2
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275
EPD
EPD

Podrobnosti produktu

Obrázky

GERG montage.jpg

Vlastnosti

Material

Kvalita oceli:

S 250 GD+Z 275 dle norem DIN EN 10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

  • Gerberovy spojky mohou být také v provedení z ušlechtilé oceli.

Vorteile

  • z jednoho kusu, alternativu k GERB
  • možná příprava na dílně

Aplikace

Anwendbare Materialien

Dřevo, dřevěné materiály

Anwendungsbereich

  • Gerber konektory se používají pro ekonomické připojení nosníků
  • Instalace a použití by měly být komunikovány se statikem
  • Pro velké sklony střech

Technické údaje

Rozměry

Rozměry

Rozměry
Rozměry
Referencekonektor rozměry
rozměry výrobku[mm]otvoryostatní
A[mm]B[mm]C[mm]kulatýhmotnost[kg]
Ø
GERG120/180-B18290122520.79
GERG120/200-B20290122560.85
GERG140/200-B20290142560.88
GERG120/220-B22290122600.91
GERG120/240-B24290122600.97
GERG140/240-B24290142600.99
GERG160/240-B24290162601
GERG120/260-B26290122721

Hodnoty pro připojení

ReferenceCantilever únosnost
charakteristická únosnost [kN]
1 Gerber konektor per connection
with CNA4.0x50[kN]
R₁.ₖR₂.ₖR₃.ₖ
GERG120/180-B22.329.115.88
GERG120/200-B25.1110.325.88
GERG140/200-B25.1110.325.88
GERG120/220-B31.4313.765.88
GERG120/240-B34.515.255.88
GERG140/240-B34.515.255.88
GERG160/240-B34.515.255.88
GERG120/260-B41.4819.255.88

Při použití CNA4,0x50 hřebíků

Instalace

Instalace

Befestigung

  • Pomocí CNA4,0xℓ  hřebíky nebo šrouby CSA5,0xℓ.

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0053-04-s-2.pdf
product.doc.history.show
cz-dop-e07-0053-issue-3.pdf
cz-dop-e07-0053-issue-2.pdf

Evropské technické posouzení (ETA)

eta-07-0053-2025-12-19.pdf
product.doc.history.show
eta-07-0053-2018-04-26.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

GERG120/180-B

GERG120/220-B

GERG160/240-B

GERG120/240-B

GERG120/260-B

GERG140/240-B

GERG120/200-B

GERG140/200-B

3D

GERG120/180-B

GERG120/220-B

GERG160/240-B

GERG120/240-B

GERG120/260-B

GERG140/240-B

GERG120/200-B

GERG140/200-B

ZIP balíčky
