GERB

Gerberova spojka GERB

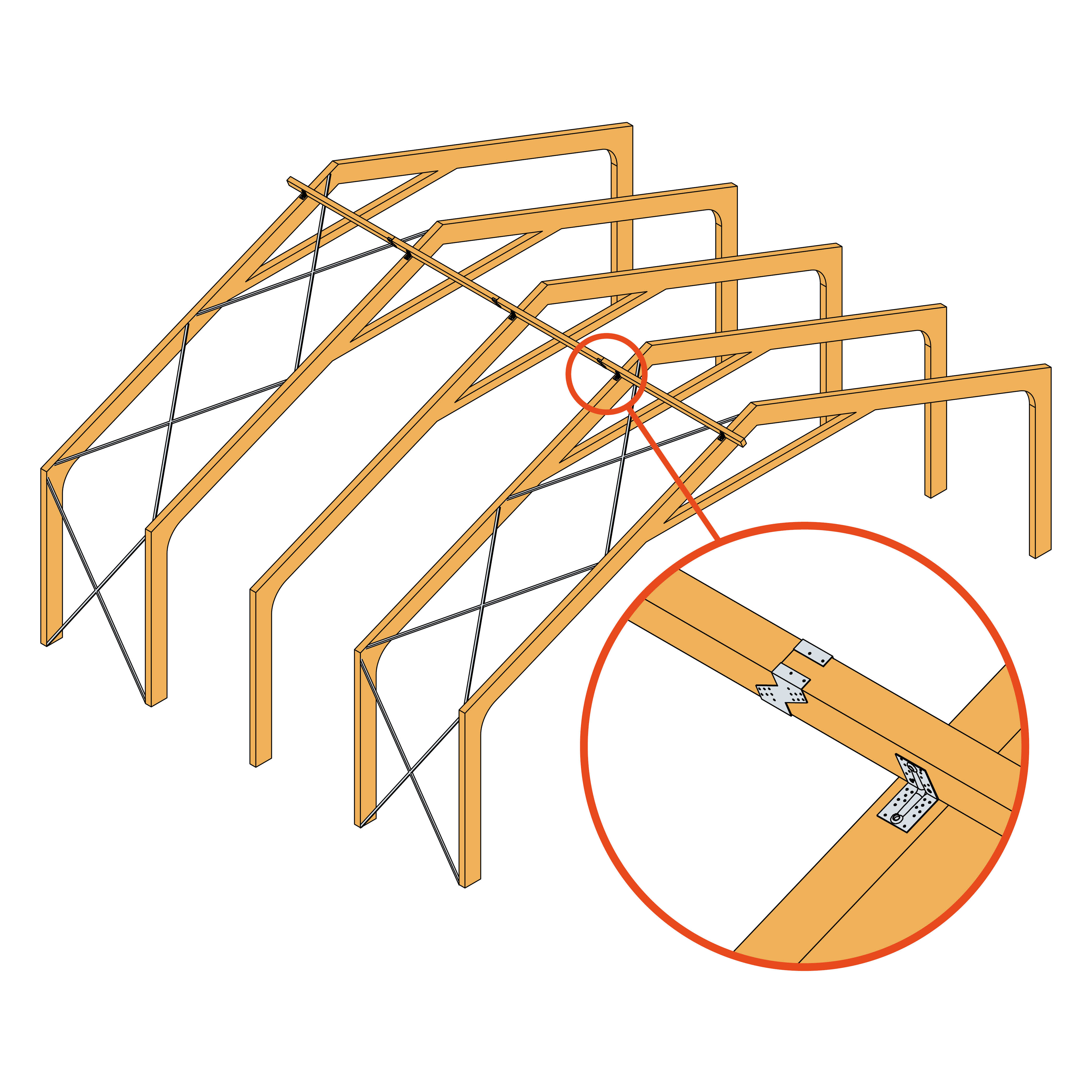

Gerberovy spojky jsou k dispozici pro většinu běžných dřevěných rozměrů. Sada spojek se skládá z pravé a levé koncové části a mohou být použity pro vaznice od šířky 80 mm. Maximální výška konektoru odpovídá řezné průměru dřeva ve standardních rozměrech. V závislosti na zatížení, lze připojení provést pomocí částečného nebo plného zahřebíkování.

Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm
Uvnitř

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

S 250 GD+Z 275 dle norem DIN EN

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Přenos zatížení ve všech třech směrech pro plné zahřebíkování
  • Vylepšené kapacity ve dvou směrech pro částečné zahřebíkování
  • Individuální rozměry vhodné pro více rozměrů dřeva - prostorově úsporné skladování

Aplikace

Anwendbare Materialien

Dřevo, vhodné dřevěné materiály

Anwendungsbereich

  • Spojení vaznice dřeva průřez výška 90-420 mm

Technické údaje

Rozměry

Rozměry

Art. nr. Rozměry [mm] Löcher Befestigungsmittel
A B C t Legl A Schenkel C
Nägel/Schrauben Nägel/Schrauben
GERB1601609030214 ø54 ø5
GERB1801809033214 ø54 ø5
GERB200-DE2019033216 ø54 ø5
GERB2202209034216 ø54 ø5

*  Žárově pozinkováno 55µm

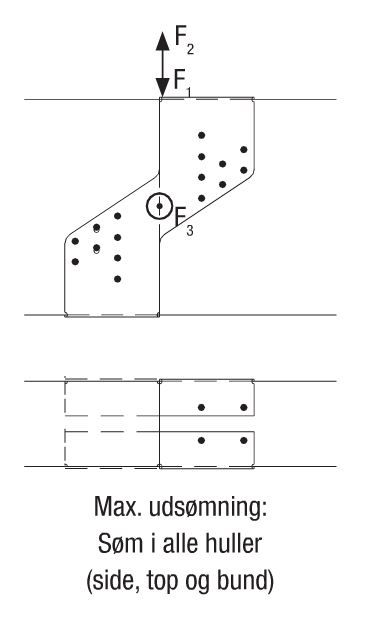

Tragfähigkeiten: Vollausnagelung

Art. nr. Number of fasteners Characteristic capacity Ri,k at fullnailing / 1 set of Gerber connectors [kN]
Leg A Schenkel C R1/k R2,k R3,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB16028822.225.526.87.38.99.44.55.97.4
GERB1802882326.427.77.38.99.44.55.97.4
GERB200-DE32824.428.129.59.211.211.94.55.97.4
GERB22032824.628.329.79.211.211.94.55.97.4

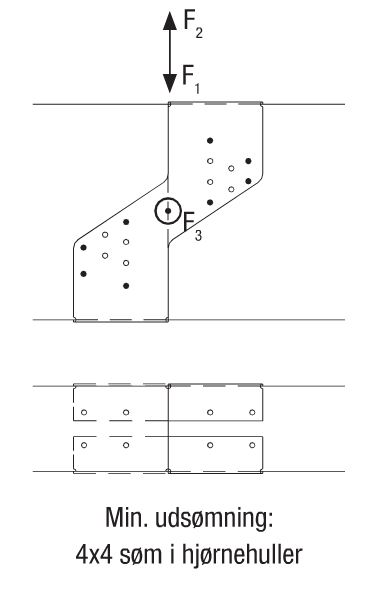

Tragfähigkeiten: Teilausnagelung

Art. nr. Number of fasteners Characteristic capacity Ri,k for partnailing / 1 set of Gerber connectors [kN]
Leg A Schenkel C R1,k R2,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB16016-13.915.4164.35.25.5
GERB18016-14.315.916.54.35.25.5
GERB200-DE16-13.915.4164.75.76
GERB22016-13.915.4164.75.76

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:



Instalace

Instalace

Befestigung

  • Pomocí CNA4,0xℓ  hřebíky nebo šrouby CSA5,0xℓ.

Certifikace

Prohlášení o funkčnosti (DoP)

Evropské technické posouzení (ETA)
