ESCRFTZ

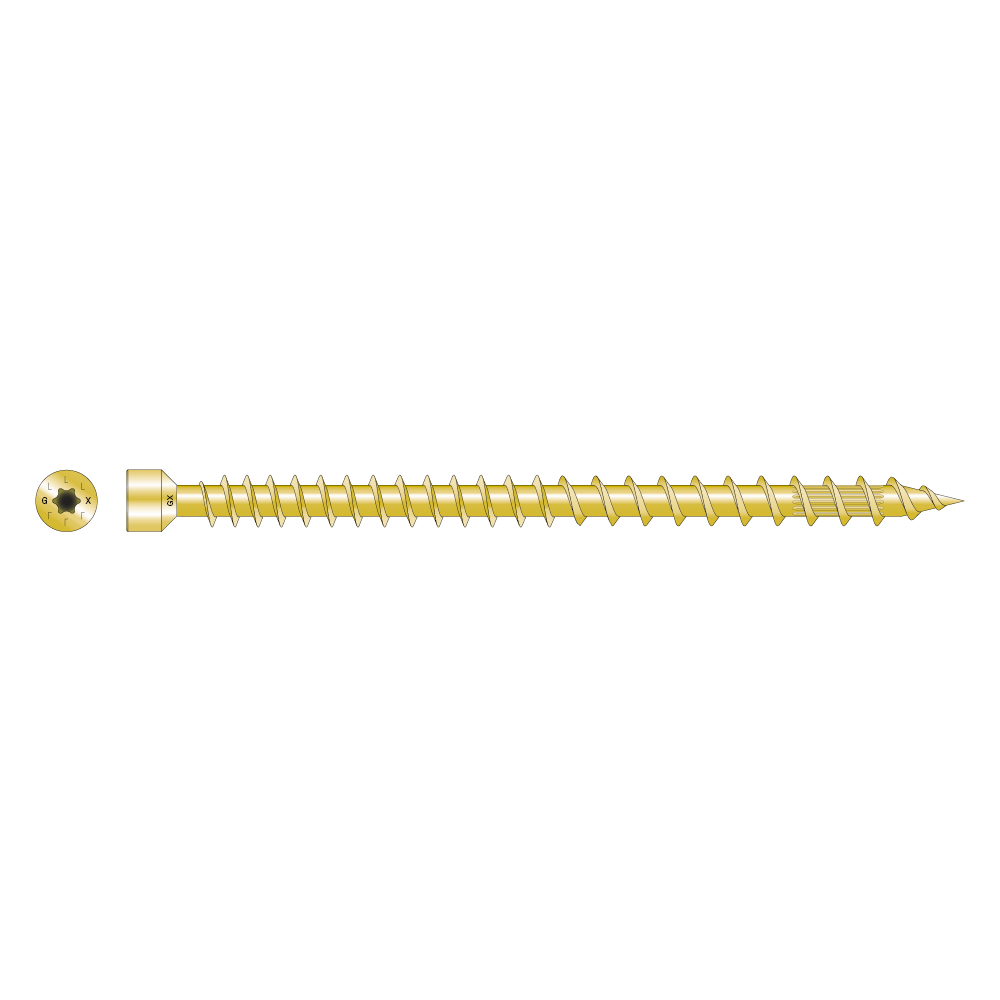

Fully Threaded Cylinder Head Structural Screw

The ESCRFTZ cylindrical head structural wood screw with full thread is designed for timber framing, framework and reinforcement. This screw can be used for a wide range of applications in professional wood construction.

Find it in the Solid Wood Application >

Technický list

Označení CE

ETA

Servisní třída 2

Uvnitř

EPD

Žlutá galvanizovaná ocel

Fastener Designer

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Hardened carbon steel
Electrogalvanized yellow passivated

Advantages

Cylinder head: ideal for discreet timber/timber assembly with head flush with surface or sunk into timber
Full asymetrical thread for a maximum withdrawal capacity, allows compressive load bearing
Torx driven: reduces the wear of the bit

Aplikace

Suitable for

Solid Timber, Glulam timber, CLT, Wood-based panels

When to use

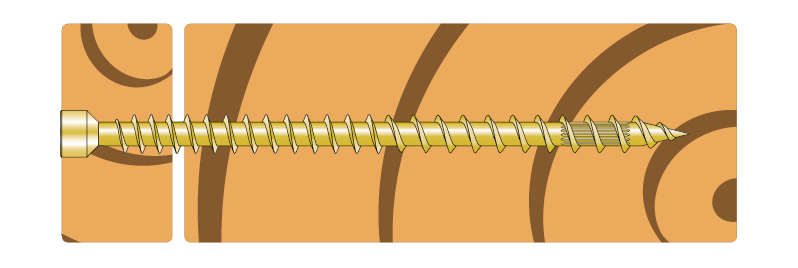

Timber to timber assembly
Timber reinforcement (to transversile tension or compression)
Crossed pair of screws assembly for optimal capacity

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	Fasteners rozměry[mm]
	ostatní		rozměry výrobku[mm]
	množství v krabici	hmotnost[kg]	d[mm]	l[mm]	dh[mm]	závit délka[mm]	Driver Bit[mm]
ESCRFTZ8.0X120	50.0	0.025	8	120	10.2	110	T-40
ESCRFTZ8.0X140	50.0	0.032	8	140	10.2	130	T-40
ESCRFTZ8.0X160	50.0	0.007	8	160	10.2	150	T-40
ESCRFTZ8.0X180	50.0	0.008	8	180	10.2	170	T-40
ESCRFTZ8.0X200	50.0	0.008	8	200	10.2	190	T-40
ESCRFTZ8.0X220	50.0	0.009	8	220	10.2	210	T-40
ESCRFTZ8.0X240	50.0	0.01	8	240	10.2	230	T-40
ESCRFTZ8.0X260	50.0	0.011	8	260	10.2	250	T-40
ESCRFTZ8.0X280	50.0	0.012	8	280	10.2	270	T-40
ESCRFTZ8.0X300	50.0	0.012	8	300	10.2	290	T-40
ESCRFTZ8.0X350	50.0	0.014	8	350	10.2	340	T-40
ESCRFTZ8.0X400	50.0	0.017	8	400	10.2	390	T-40

Mekaniske egenskaber

Reference	šroub parametry
	charakteristické parametry
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]	Characteristic torsional pevnost - ftor,k[Nm]
ESCRFTZ8.0X120	20.3	13.1	24.1	-
ESCRFTZ8.0X140	20.3	13.1	24.1	-
ESCRFTZ8.0X160	20.3	13.1	24.1	-
ESCRFTZ8.0X180	20.3	13.1	24.1	-
ESCRFTZ8.0X200	20.3	13.1	24.1	-
ESCRFTZ8.0X220	20.3	13.1	24.1	-
ESCRFTZ8.0X240	20.3	13.1	24.1	-
ESCRFTZ8.0X260	20.3	13.1	24.1	-
ESCRFTZ8.0X280	20.3	13.1	24.1	-
ESCRFTZ8.0X300	20.3	13.1	24.1	-
ESCRFTZ8.0X350	20.3	13.1	24.1	-
ESCRFTZ8.0X400	20.3	13.1	24.1	-

Certifikace

Evropské technické posouzení (ETA)

eta-13-0796.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Knihovna CAD a BIM

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
