ESCRFT

Full threaded cylinder head screw

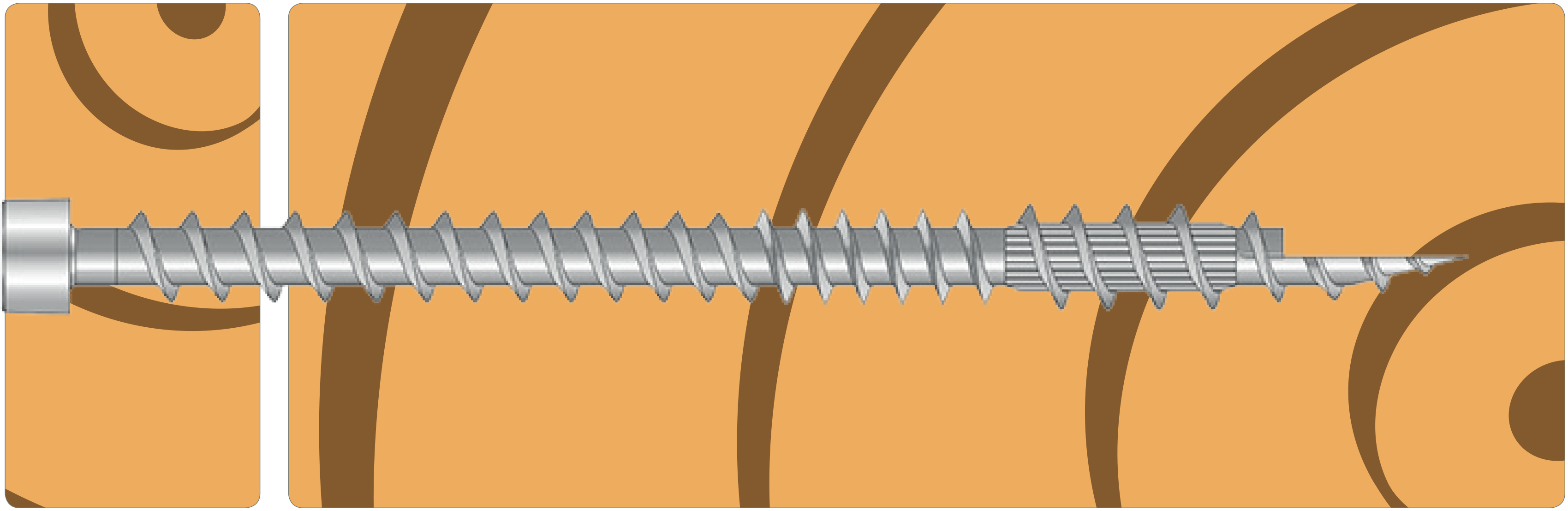

ESCRFT is a full threaded screws with a cylinder head, suitable for hidden timber to timber assembly. It can also be used for timber reinforcement.

Technický list
Označení CE
Označení CE
ETA
ETA
Žlutá galvanizovaná ocel
Žlutá galvanizovaná ocel
EPD
EPD
Servisní třída 2
Servisní třída 2
Uvnitř
Uvnitř
Fastener Designer
Fastener Designer

Podrobnosti produktu

Obrázky


Vlastnosti

Material

  • Hardened carbon steel
  • Electrogalvanized blue passivated

Advantages

  • Cylinder head: ideal for discreet timber/timber assembly with head flush with surface or sunk into timber
  • Full asymetrical thread for a maximum withdrawal capacity, allows compressive load bearing
  • Half cut point: reduces splitting effect and allows smaller minimum spacings and edge distances. No pre-drilling needed, easier installation when skewed
  • Torx driven: reduces the wear of the bit

Aplikace

Suitable on

  • Solid Timber, Glulam timber, CLT, Wood-based panels

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
ReferenceFasteners rozměry[mm]
ostatnírozměry výrobku[mm]
množství v krabicihmotnost[kg]d[mm]l[mm]dh[mm]závit délka[mm]Driver Bit[mm]
ESCRFT10.0X45025.00.151045013.4426T-50
ESCRFT10.0X50025.00.0651050013.4476T-50
ESCRFT10.0X60025.00.0761060013.4576T-50
ESCRFT10.0X80015.00.0071080013.4776T-50
ESCRFT10.0X100015.00.00710100013.4976T-50

Mekaniske egenskaber

Referencešroub parametry
charakteristické parametry
Characteristic Yield Moment – My,ₖ[Nm]Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]Characteristic torsional pevnost - ftor,k[Nm]
ESCRFT1036.712.54055

Certifikace

Evropské technické posouzení (ETA)

eta-13-0796.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Knihovna CAD a BIM

2D

ESCRFT10.0X1000

ESCRFT10.0X500

ESCRFT10.0X450

ESCRFT10.0X600

ESCRFT10.0X800

3D

ESCRFT10.0X1000

ESCRFT10.0X500

ESCRFT10.0X450

ESCRFT10.0X600

ESCRFT10.0X800
