Dřevovláknitá deska šroub - dřevo

Dřevovláknitá deska šroub TTF má vrtací hrot, který umožňuje snadné zašroubování do dřevotřískových desek nebo cementovláknitých desek.

Technický list

Označení CE

Servisní třída 1

Uvnitř

EPD

Elektroizolační ocel

Fastener Designer

Podrobnosti produktu

Obrázky

Vlastnosti

Pohon Torx
Zápustná hlava s frézovanými vroubky
Hrubý závit
Vrtací hrot typ 17 pro dřevo
Galvanické pozinkování

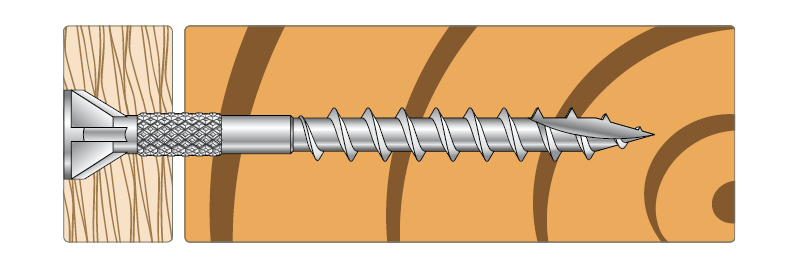

Aplikace

Oblast použití

Cementovláknité desky na dřevo
Dřevotřískové desky na dřevo
Desky OSB na dřevo (hrubé dřevotřískové desky)

Technické údaje

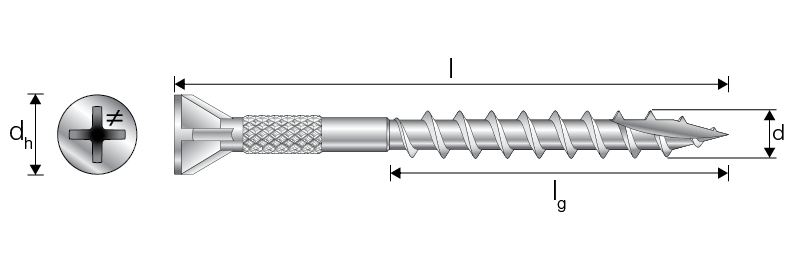

Rozměry a typické hodnoty

Tabulku "Rozměry a typické hodnoty" nelze zobrazit: nejsou k dispozici žádné reference.

TTF Electro Galvanised, PH drive, Collated

Reference	Fasteners rozměry
	Item Code	rozměry výrobku[mm]
	Item Code	d[mm]	l[mm]	dh[mm]	tfix[mm]	lg[mm]	Driver Bit[mm]
TTF4.2X35 PH Collated	74279	4.2	35	7	10	21	PH2
TTF4.2X45 PH Collated	74280	4.2	45	7	20	27	PH2
TTF4.2X50 PH Collated	74281	4.2	50	7	25	30	PH2

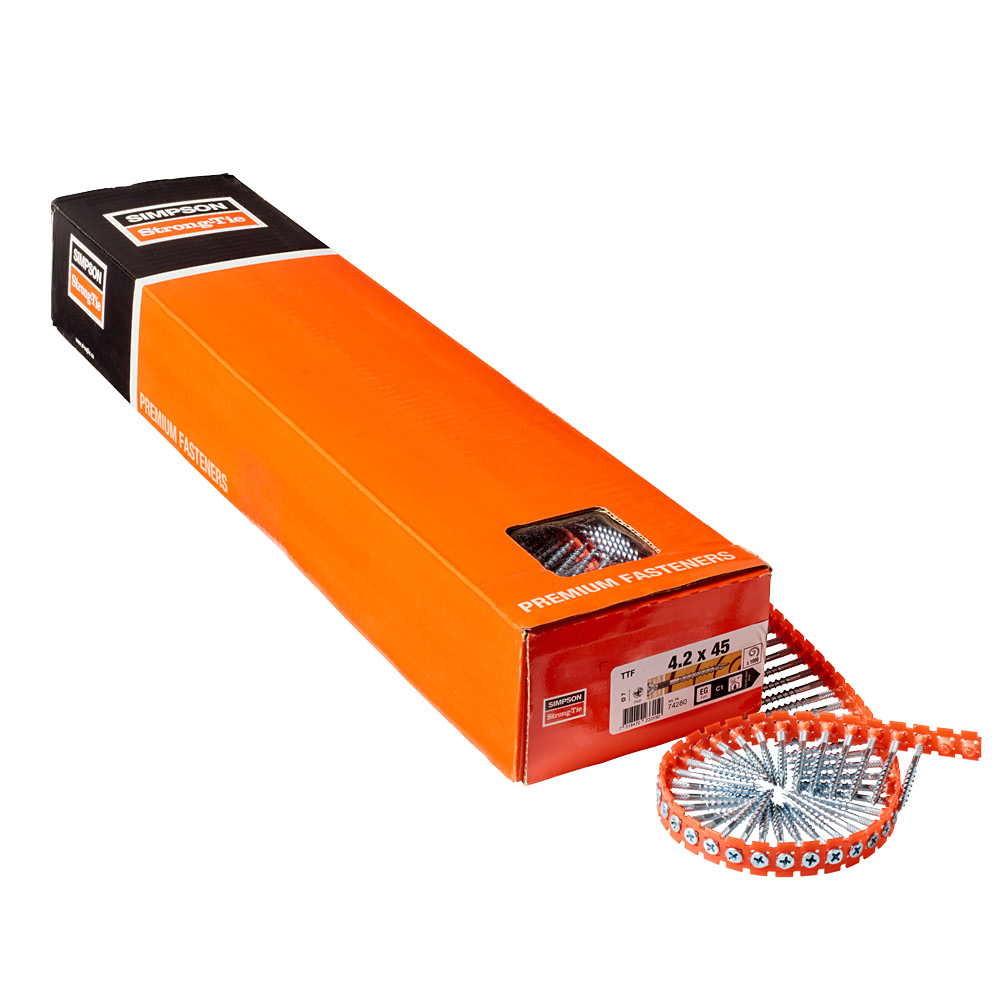

* Flat tape collated for standard auto-feed screwdrivers

TTF Electro Galvanised, 6 lobe drive

Reference	Fasteners rozměry
	Item Code	rozměry výrobku[mm]
	Item Code	d[mm]	l[mm]	dh[mm]	tfix[mm]	lg[mm]	Driver Bit[mm]
TTF4.2X35 T-20	74282	4.2	35	7	10	21	T20
TTF4.2X45 T-20	74283	4.2	45	7	20	27	T20
TTF4.2X55 T-20	74284	4.2	55	7	25	30	T20
TTF4.2X75 T-20	74285	4.2	75	7	35	42	T20

Vlastnosti výrobku

Reference	šroub parametry
	charakteristické parametry
	Characteristic Yield Moment My,k[Nm]	Characteristic Withdrawal Parameter fax,k,90°[N/mm²]	Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]
TTF4.2X35 T-20	4545	10.2	6.6
TTF4.2X45 T-20	4545	10.2	6.6
TTF4.2X55 T-20	4545	10.2	6.6
TTF4.2X75 T-20	4545	10.2	6.6
TTF4.2X35 PH Collated	4545	10.2	6.6
TTF4.2X45 PH Collated	4545	10.2	6.6
TTF4.2X50 PH Collated	4545	10.2	-
TTF4.2	4545	10.2	6.6

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
