CSA-T
CSA-T Šroub

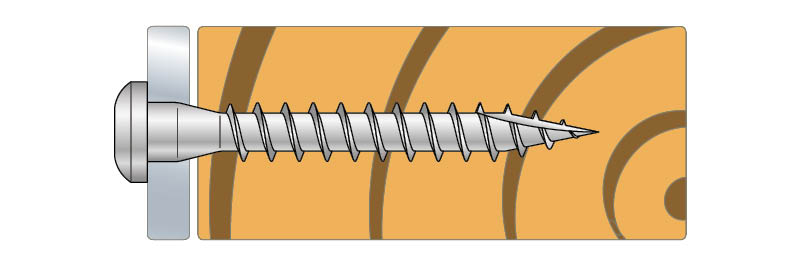

Šrouby CSA jsou navrženy tak, aby se usnadnila montáž úhlů a konektorů na dřevěných konstrukcích. Kónickou hlavou je zaručen dokonalý kontakt s konektorem, který podporuje přenos síly.
Označení CE
ETA
Servisní třída 2
Elektroizolační ocel
Uvnitř
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Product dimensions and capacities
| Art. nr. | Rozměry upevnění [mm] | Max. rychlost otáčení [r/min] | Charakteristické kapacity - dřevo C24 podle ETA-04/0013 [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Rlat.k [kN] | Rax.k | ||
| CSA5.0X35T | 4.85 | 35 | 8.3 | 3.15 | 29 | 2500 | 2 | 2.11 |
| CSA5.0X40T | 4.85 | 40 | 8.3 | 3.15 | 34 | 2500 | 2.3 | 2.47 |
| CSA5.0X50T | 4.85 | 50 | 8.3 | 3.15 | 44 | 2500 | 2.6 | 3.2 |
Capacities are given for 2 mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and / or timber grades, please refer to ETA-04/0013.
