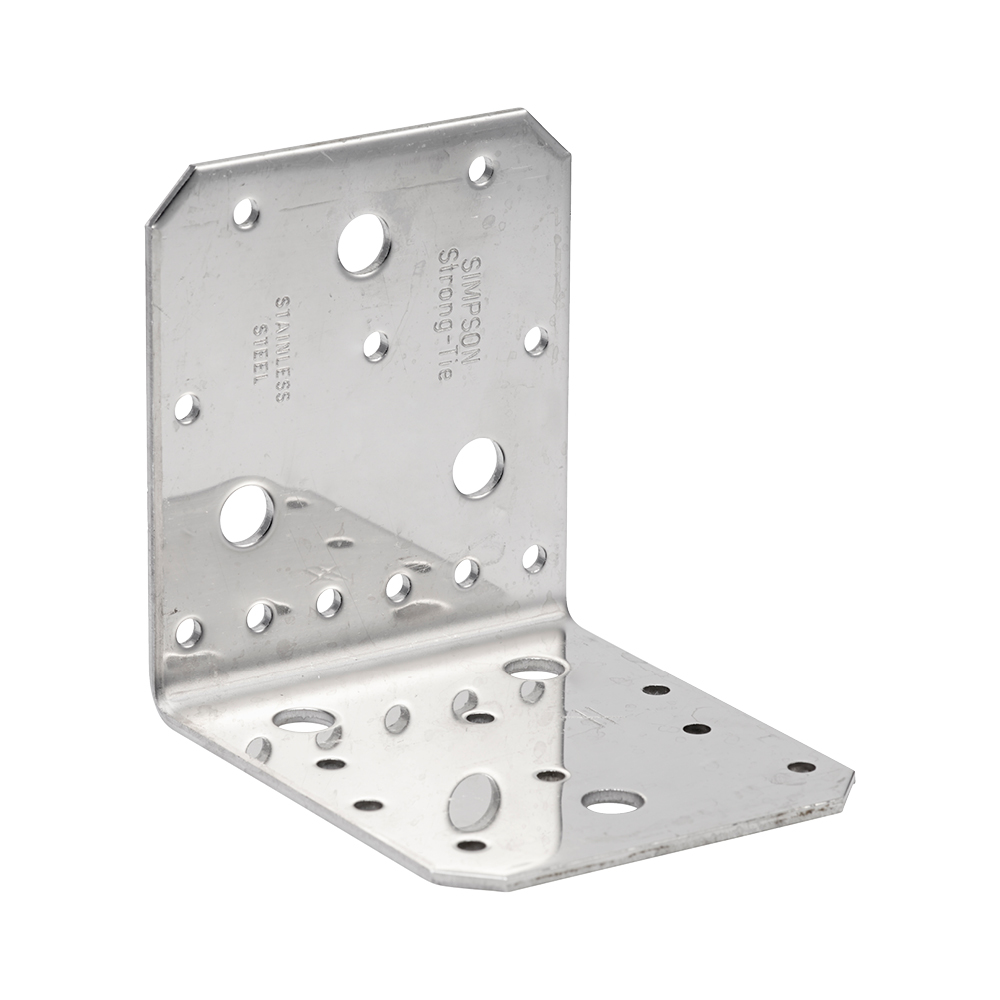

AB-S
bez prolisu-žebra, nerez (70 90 105)
Jsou vhodné pro spoje v nosných dřevěných konstrukcích. V případě zvýšených nároků na únosnost, doporučujeme použít s prolisem. AB úhelník je vhodný jako spojovací prostředek pro spoje s menším zatížením. Jsou vhodné pro spoje dřeva a dalších materiálů pomocí hřebíků, nebo šroubů.
Označení CE
ETA
Servisní třída 3
A4 nerezová ocel
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
- Nerezová ocel 1.4401 nebo 1.4404 (V4A), v souladu s EN10088.
- Odolnost proti kyselině - A4
Vorteile
Rozložení Zatížení ve všech směrech, vylepšené hodnoty pro nosnost
Vhodné pro spoje dřeva a betonu pomocí kotevních šroubů
Vhodné pro uchycení nosníků středních velikostí
Aplikace
Anwendbare Materialien
- Vhodné pro spoje dřevo-dřevo, beton, ocel
Anwendungsbereich
- Úhelníky AB70,90,105 bez žebra jsou dále vhodné pro příčné spoje a nosníky a sloupy, V případě zvýšených nároků na únosnost, doporučujeme použít s prolisem
Technické údaje
Tragfähigkeit - Holz an Holz / 2 Winkel pro Verbindung - Vollausnagelung
Art. nr. | Product capacities - beam to beam - Full nailing | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN] | |||||||||
Příruba A | Hlava | R1.k | R2.k = R3.k | R4.k = R5.k (1) | ||||||
Množství | Množství | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |

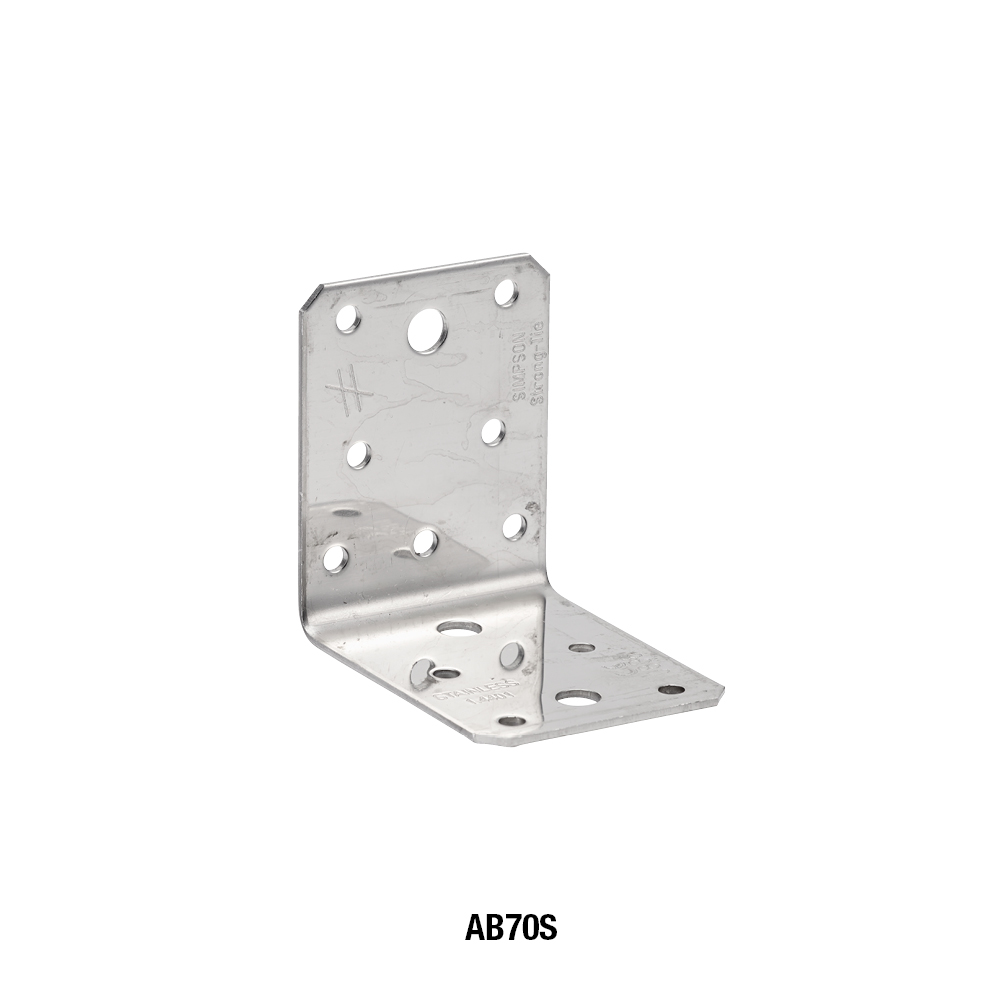

AB70S | 4 | 7 | 3.8/kmod^0.3 | 5.0/kmod^0.3 | - | 5.3 | - | - | 1.4/kmod^0.3 | - |

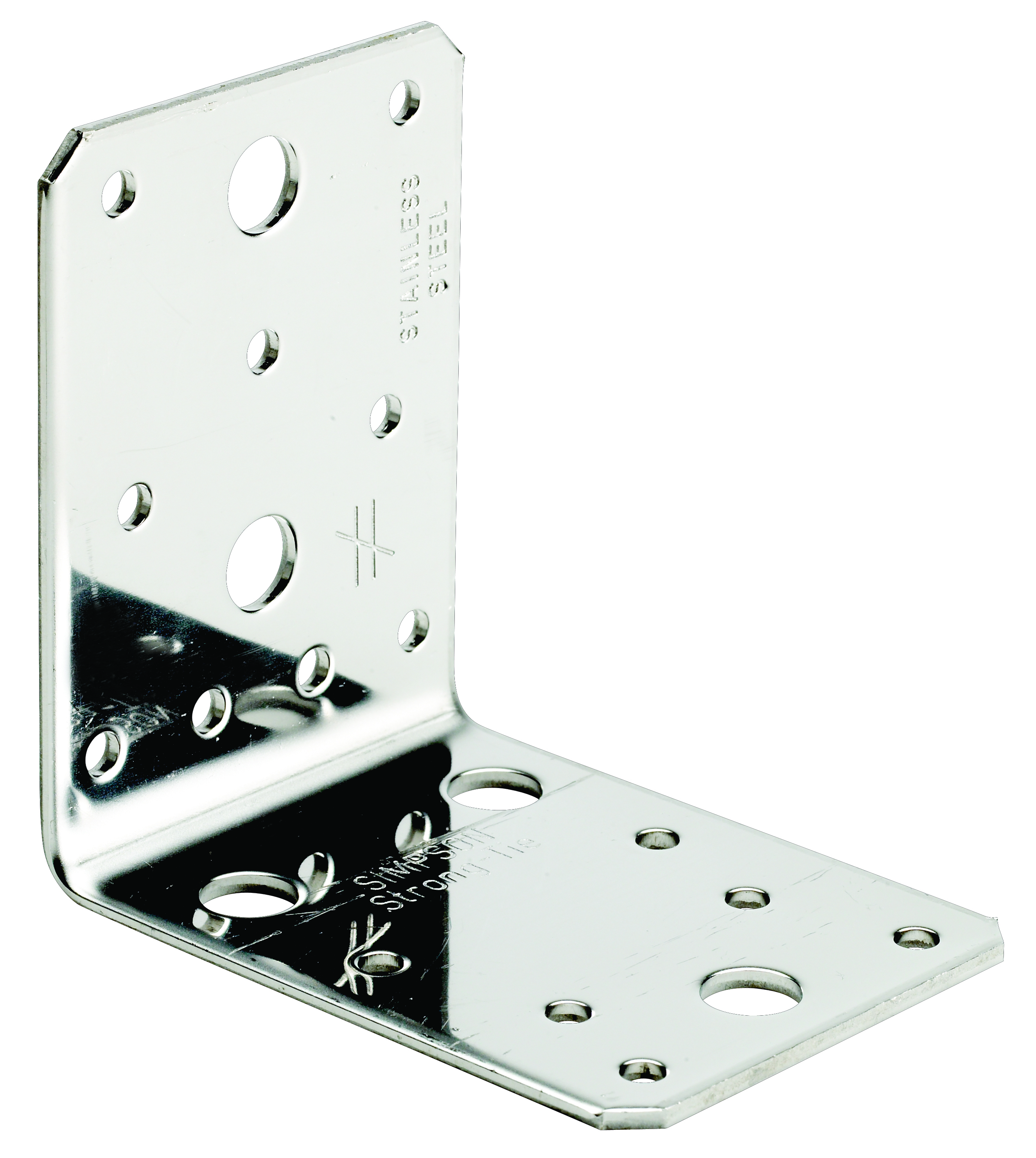

AB90S | 6 | 9 | 5.1/kmod^0.3 | 6.7/kmod^0.3 | 7.5/kmod^0.3, max: 6.9/kmod | 7.1 | 9.4 | 10.4 | 1.9/kmod^0.3 | 2.5/kmod^0.5 |

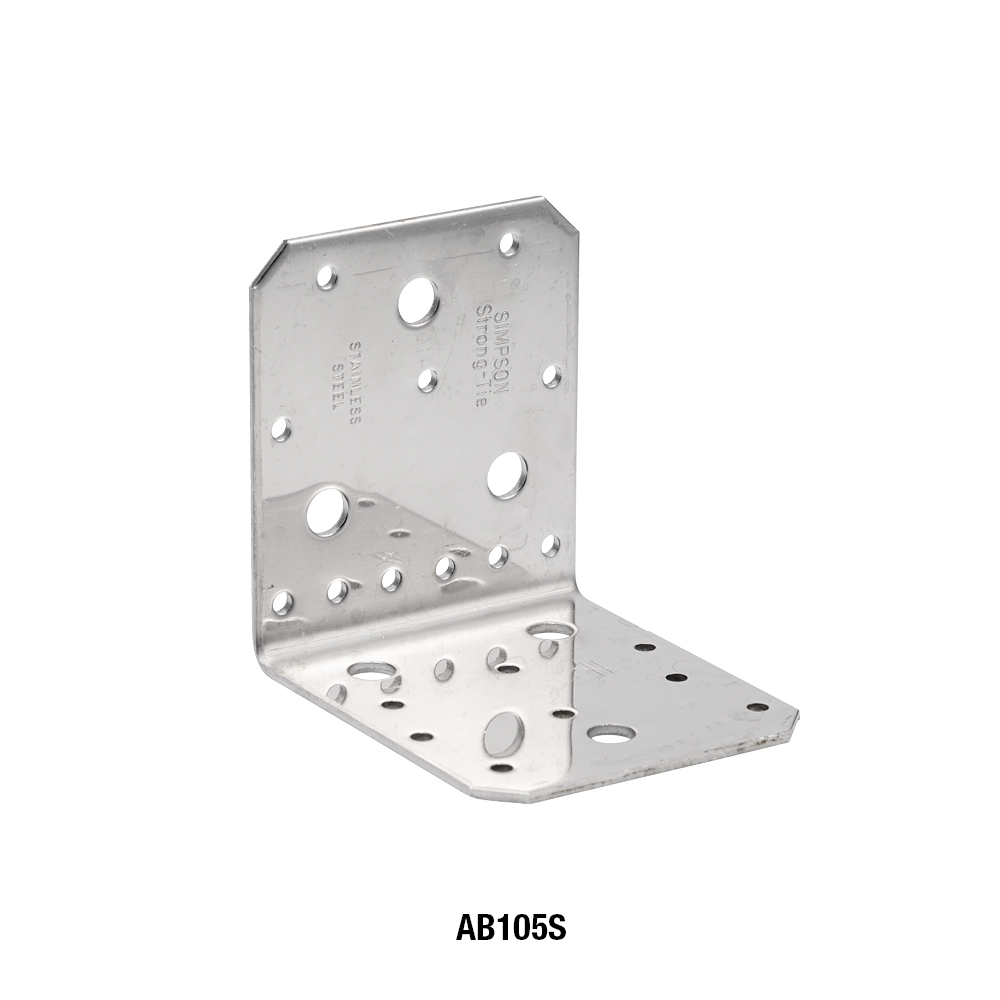

AB105S | 8 | 11 | 8.5/kmod^0.3 | 11.2/kmod^0.3 | 12.7/kmod^0.3 | 13.3 | 16.9 | 18.1 | 3.3/kmod^0.3 | 4.7/kmod^0.3 |
*) b = 75mm und e = 130mm
Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Teilausnagelung
Art. nr. | Product capacities - beam to beam - Partial nailing | |||||||
---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN] | |||||||
Příruba A | Hlava | R1.k | R2.k = R3.k | R4.k = R5.k | ||||
Množství | Množství | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB70S | 2 | 3 | 3.8/kmod^0.3 | - | 3.8 | - | 1.4/kmod^0.3 | - |
AB90S | 4 | 4 | 3.1/kmod^0.3 | 4.4/kmod^0.3 | 5.5 | 7.3 | 1.2/kmod^0.5 | 1.7/kmod^0.3 |
AB105S | 4 | 5 | 5.2/kmod^0.3 | 7.4/kmod^0.3 | 4 | 7.5 | 2.1/kmod^0.5 | 2.9/kmod^0.4 |
*) b = 75mm und e = 130mm

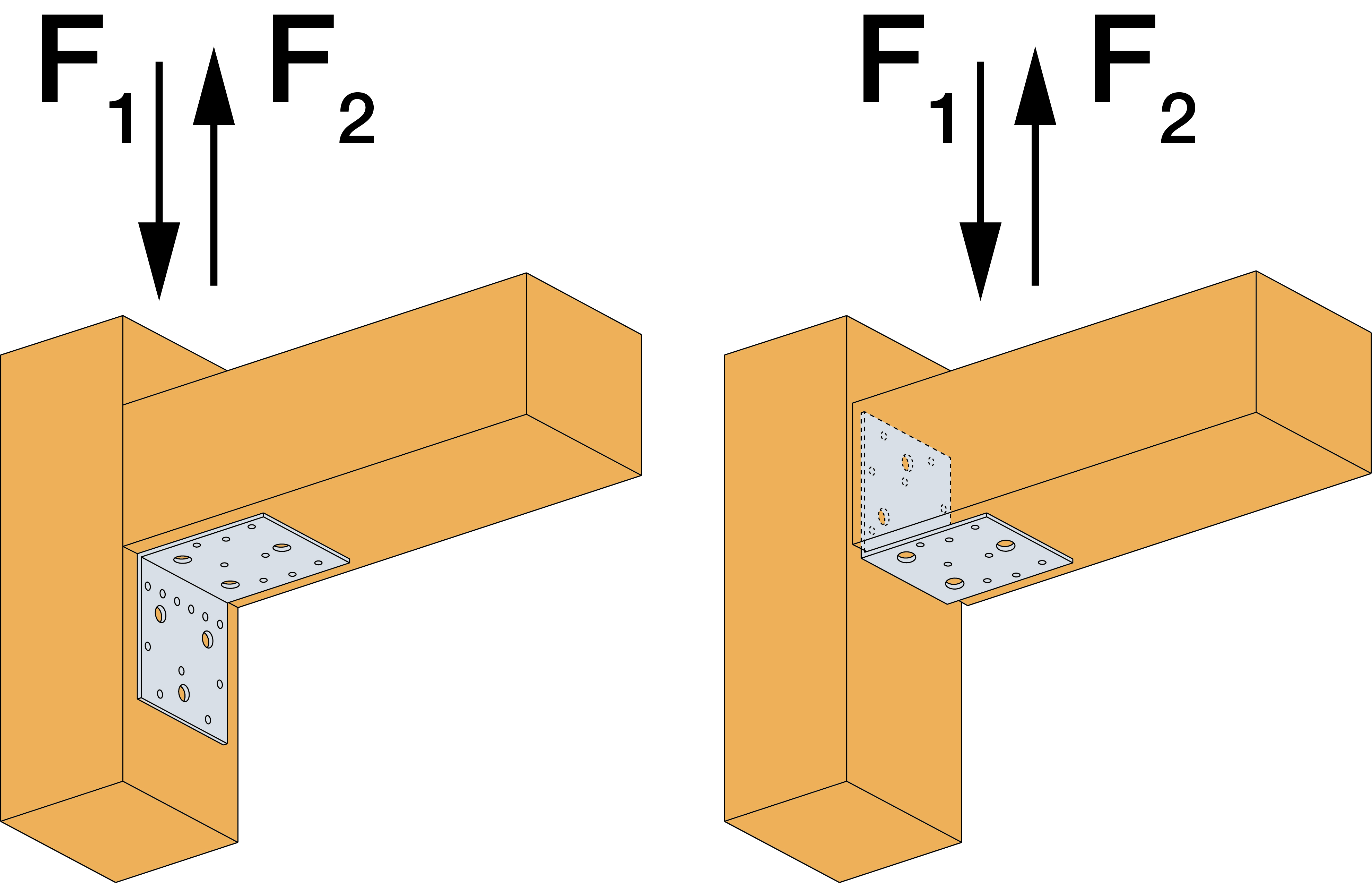

Tragfähigkeiten - Riegel an Stütze / 1 Winkel pro Verbindung
Art. nr. | Product capacities - Timber column to beam | Characteristic capacities - Timber C24 - 1 angle brackets per connection [kN] | ||||||
---|---|---|---|---|---|---|---|---|
Upevňovací prvky | R1.k | R2.k = R3.k | ||||||
Příruba A | Hlava | Flap turned downwards | Flap turned upwards | CNA4.0x40 | CNA4.0x60 | |||
Množství | Množství | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |||
AB90S | 4 | 4 | 4.0/ kmod^0.75 | 4.0/ kmod^0.75 | 5.2/ kmod^0.55 | 5.2/ kmod^0.55 | 0.7/ kmod | 0.7/ kmod |
AB105S | 6 | 5 | 8.1/ kmod^0.75 | 8.1/ kmod^0.75 | 10,0; max:9,8/ kmod | 9.4/ kmod^0.6 | 1.4/ kmod | 1.4/ kmod |

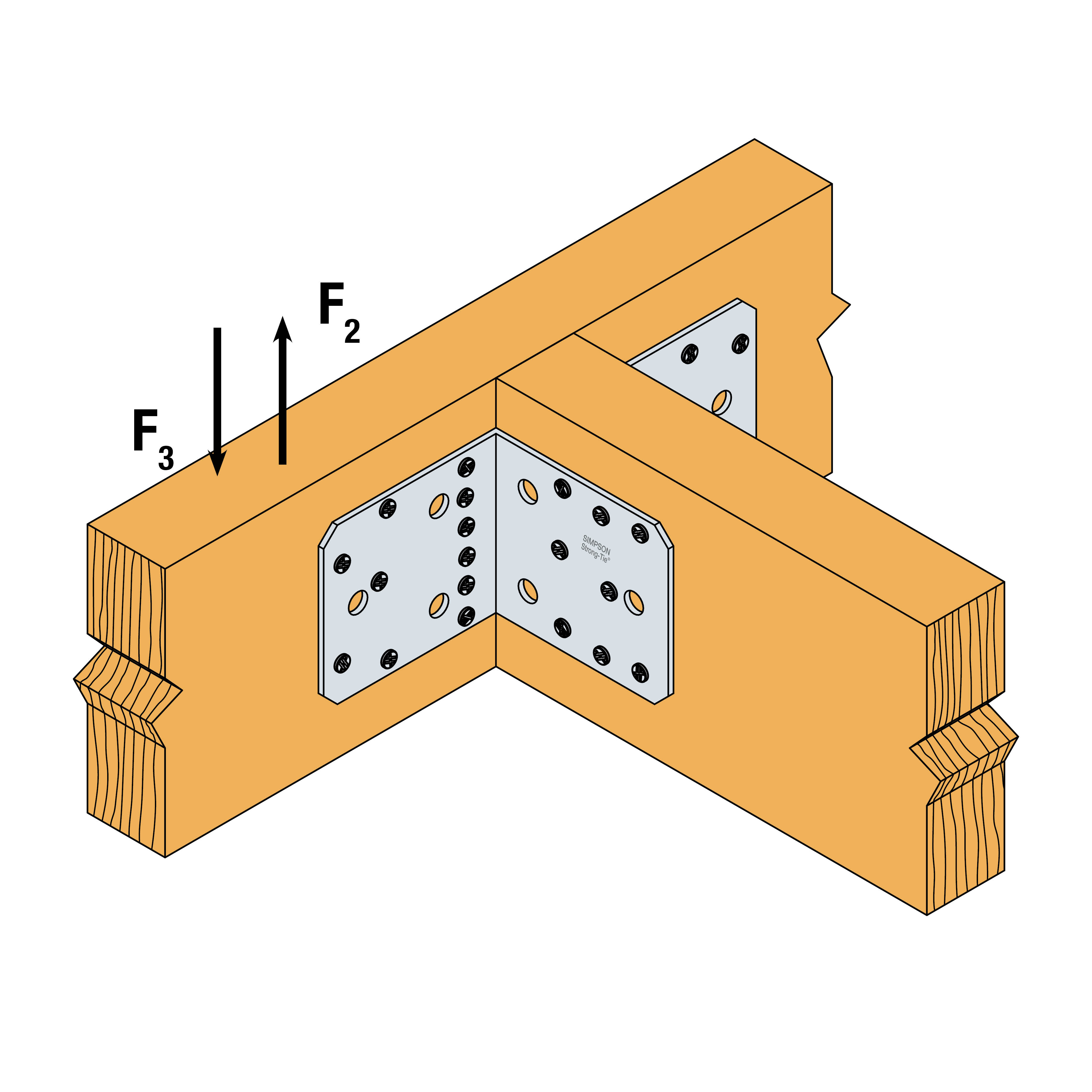

Tragfähigkeiten - Nebenträger an Hauptträger:
Reference | Befestigung | Charakteristische Werte der Tragfähigkeit / 2 Winkel pro Verbindung | |
Typ | Anzahl | R_2/3,k [kN] | |
AB90S | CNA4,0x40 CNA4,0x60 | 9 + 6 9 + 6 | 7,2 10,2 |
AB105S | CNA4,0x40 CNA4,0x60 | 11 + 8 11 + 8 | 13,3 18,1 |
Product capacities - Timber to concrete
Art. nr. | Product capacities - Timber beam to Concrete | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN] | |||||||||
Příruba A | Hlava | R1.k | R2.k = R3.k | |||||||
Množství | Typ | Množství | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90S | 5 | CNA* | 2 | Ø10 | 5.4/kmod | 5.4/kmod | 5.4/kmod | 5.03 | 6.3 | 6.66 |
AB105S | 5 | CNA* | 2 | Ø10 | min(13.7 ; 11.3/kmod) | min(17.5 ; 11.3/kmod) | min(19.7 ; 11.3/kmod) | 5.1 | 6.4 | 6.8 |
Certifikace
Prohlášení o funkčnosti (DoP)
cz-dop-e06-0106-10.pdf
(146.06 KB)
cz-dop-e06-0106-issue-9.pdf
(128.06 KB)
cz-dop-e06-0106-issue-8.pdf
(127.99 KB)
cz-dop-e06-0106-issue-7.pdf
(129.43 KB)
cz-dop-e06-0106-issue-6.pdf
(102.93 KB)
cz-dop-e06-0106-issue-4.pdf
(85.95 KB)
cz-dop-e06-0106-issue-3.pdf
(92.64 KB)
cz-dop-e06-0106-issue-2.pdf
(92.54 KB)
Evropské technické posouzení (ETA)
eta-06-0106-2021-04-09.pdf
(11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf
(13.43 MB)
eta-06-0106.pdf
(13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf
(10.1 MB)
eta-060106-sst-ab-v8-2016.pdf
(9.59 MB)
