ATFN

ATF

ATF jsou vhodné jak pro hlavní spojení nosníku/nosníku a také podporuje subnosné spoje.

Technický list
Označení CE
Označení CE
ETA
ETA
Servisní třída 1
Servisní třída 1
Požární
Požární
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

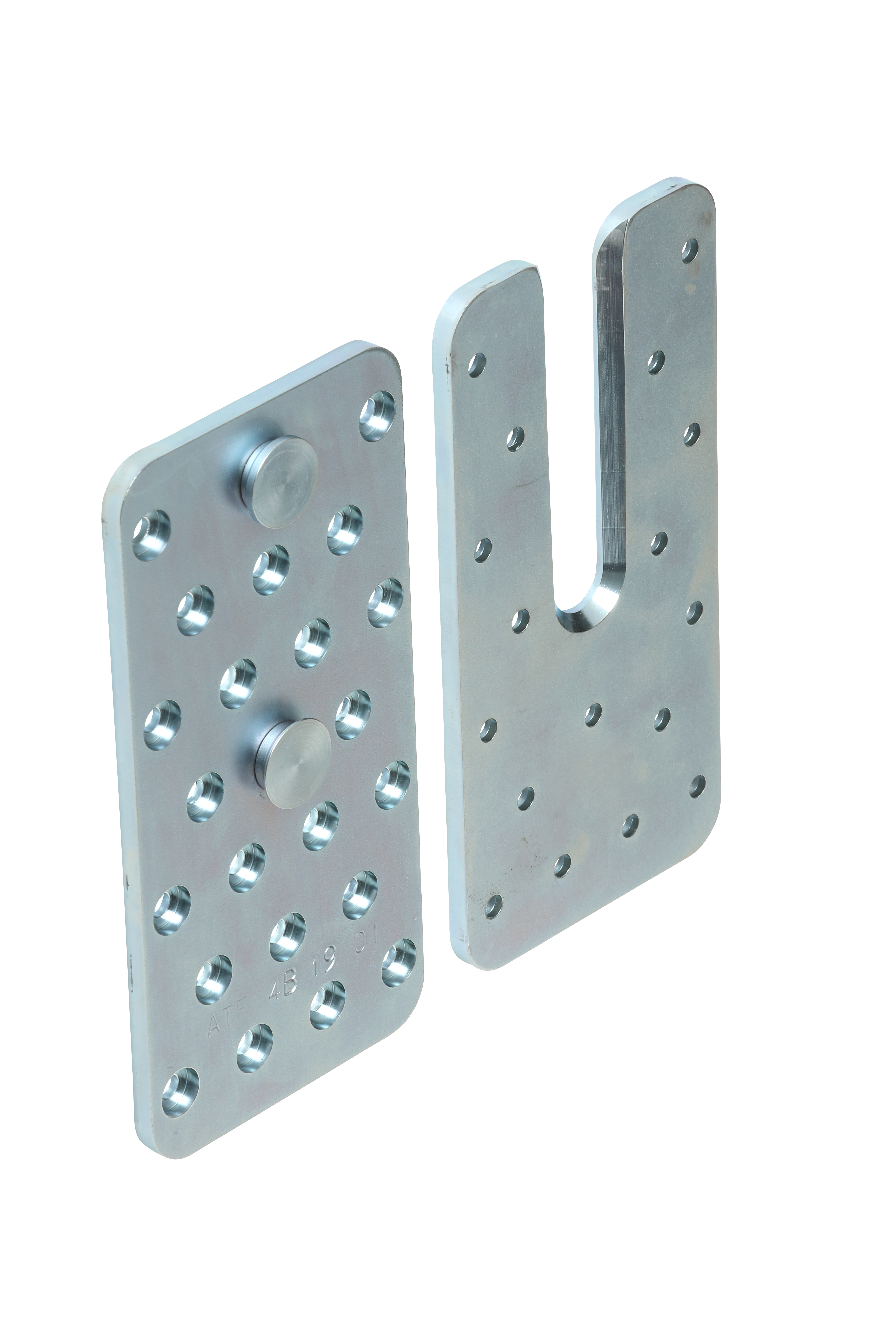

ATFN75_150

Podrobnosti produktu

Vlastnosti

Materiál

Kvalita oceli:

S 250 GD +Z 275 dle noremDIN EN 10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Avantages

  • Všechny přípravné práce na ATF lze provést ve výrobním závodě. Na místě jsou dva konektory  stlačeny jen do sebe. Tímto způsobem, složité vzory mohou být vytvořeny v krátkém čase.
  • Vzhledem k tomu, že není potřeba žádné speciální nářadí, instalace na místě je stejně snadná

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

  • Pro připojení na sekundární svazky

Technické údaje

Rozměry a typické hodnoty

Referencekonektor rozměry
dřevo size[mm]rozměry výrobku[mm]Header otvory[mm]nosník otvory[mm]ostatní
šířkavýška[mm]A[mm]B[mm]t1[mm]t2[mm]kulatýkulatýhmotnost[kg]
Min[mm]Min[mm]ØØ
ATFN55/1108014011055558110.42
ATFN55/15080180150555511150.57
ATFN55/19080220190555514210.71
ATFN75/150100180150755517220.79
ATFN75/190100220190755521280.99

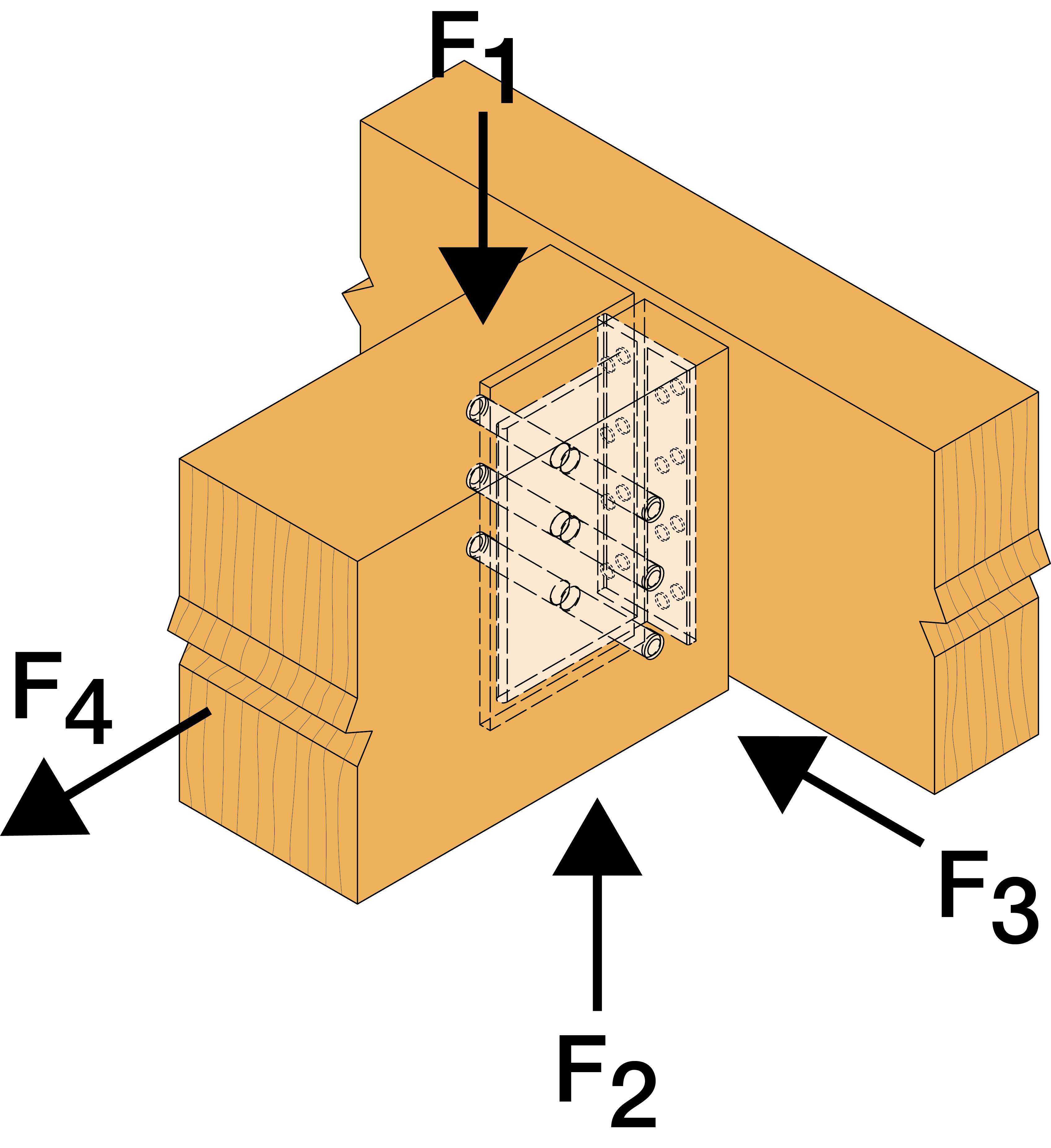

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování

Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování
ReferenceHanger únosnost
počet of Fastenersvýrobek characteristic capacities - dřevo C24[kN]
HeadernosníkR₁,ₖ[1]R1,k (2)[2]
množstvítypmnožstvítypCSA5.0x50-DECPCSA5.0x50-DECP
ATFN55/1108.0CSA5,0X5011.0CSA5,0X5011.48.1
ATFN55/15011.0CSA5,0X5015.0CSA5,0X5015.512.4
ATFN55/19014.0CSA5,0X5021.0CSA5,0X5021.718.1
ATFN75/15017.0CSA5,0X5022.0CSA5,0X5022.817.4
ATFN75/19021.0CSA5,0X5028.0CSA5,0X502924.2

*) Pro druh spojovacích prostředků, který lze použít, viz sloupec v tabulce nosností

  • Standardní instalace - nakloněná  β = 35° až 145°, sklon α = 25° až 155­°

  • CNA znamená hřebenové hřebíky

  • Šroub CSA má zmenšenou výšku hlavy.

    [1] Hlavní nosník je uložený torzně tuhý
    [2] Hlavní nosník (b≤100mm) není uložený torzně tuhý

    Nosnost R2.d = R1.d x 0,5
    Nosnost R3.d = R1.d x ,25





Instalace

Instalace

Befestigung

  • CSA5,0 × 50-GB šrouby v hlavních a vedlejších nosníků.

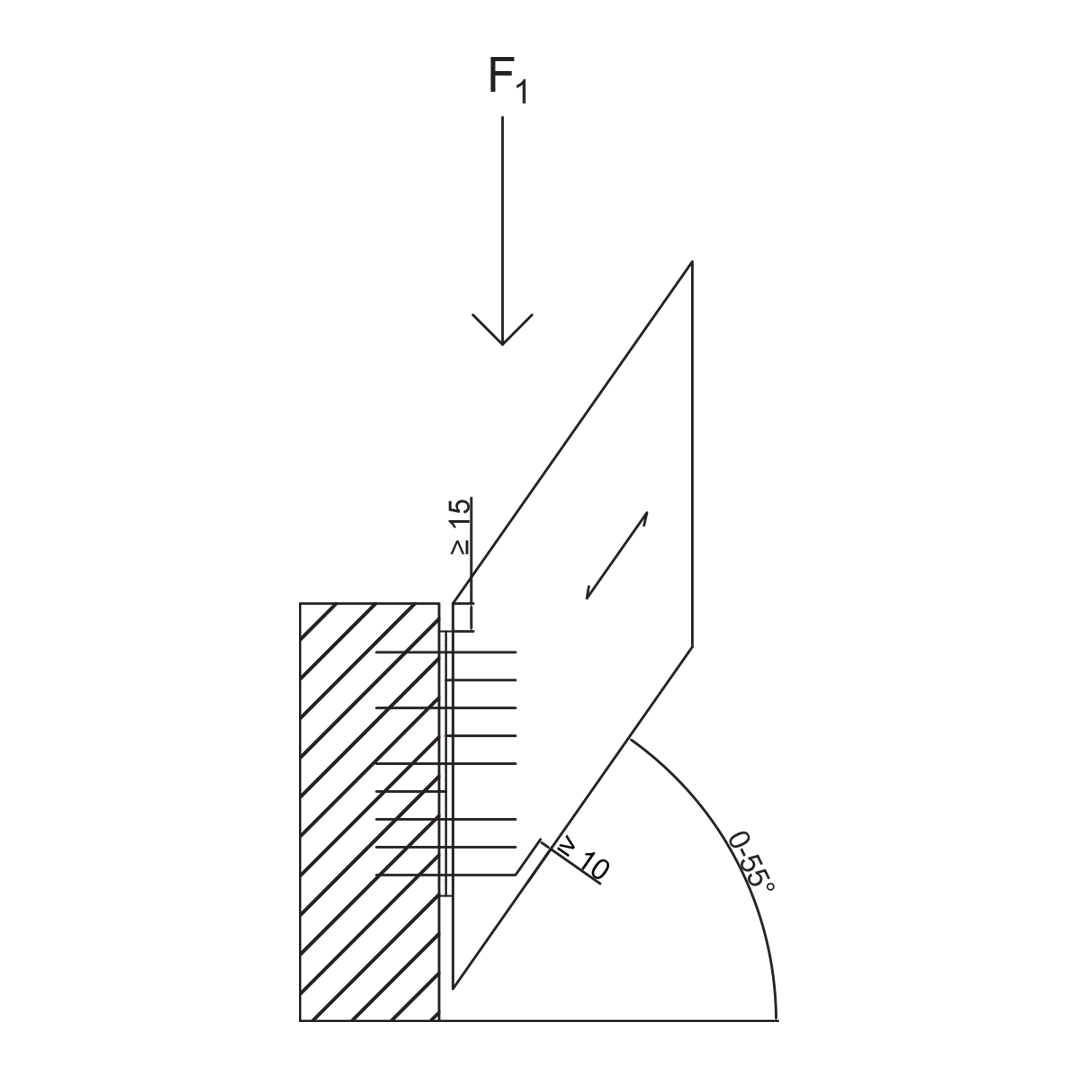

ATFN install-up

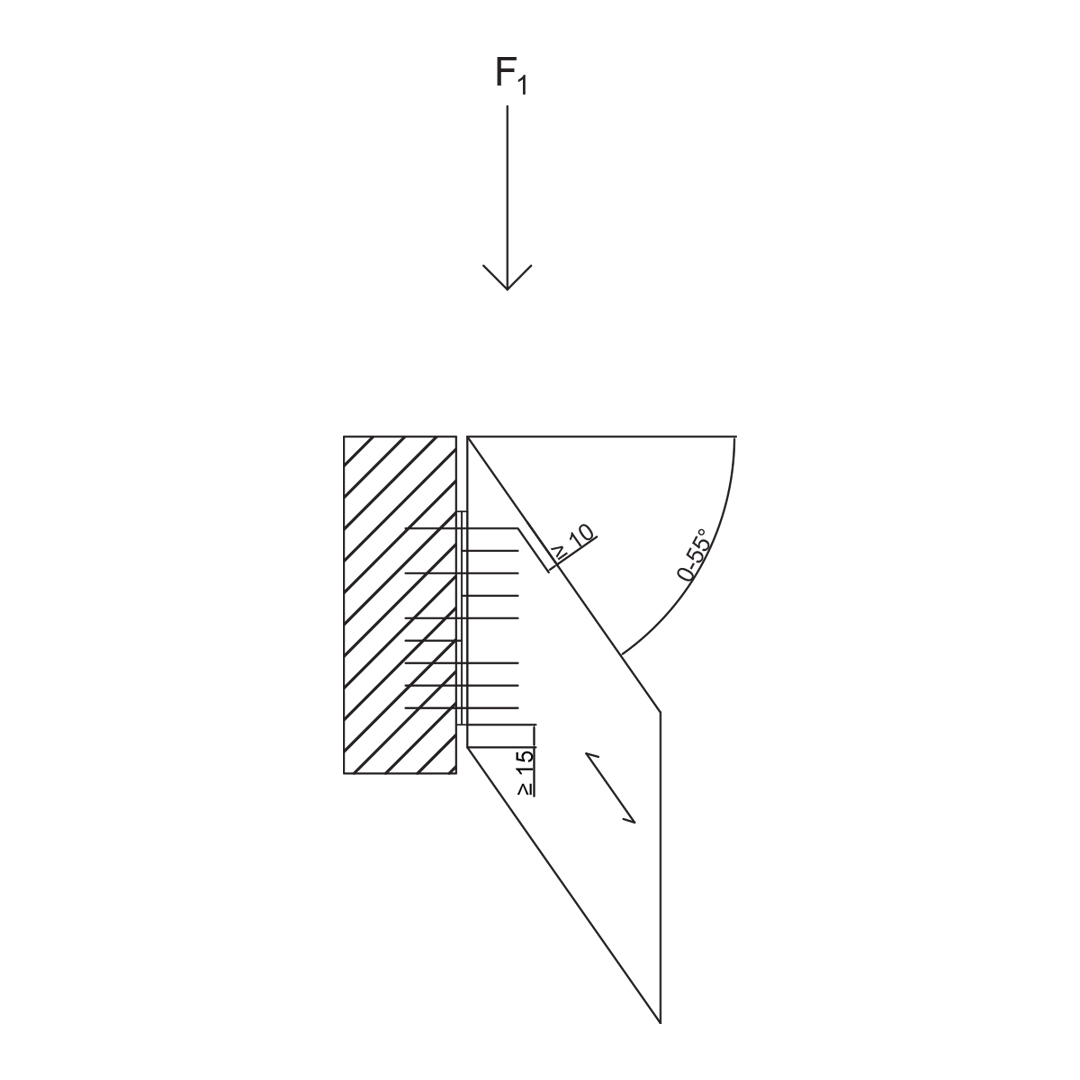

ATFN install-down

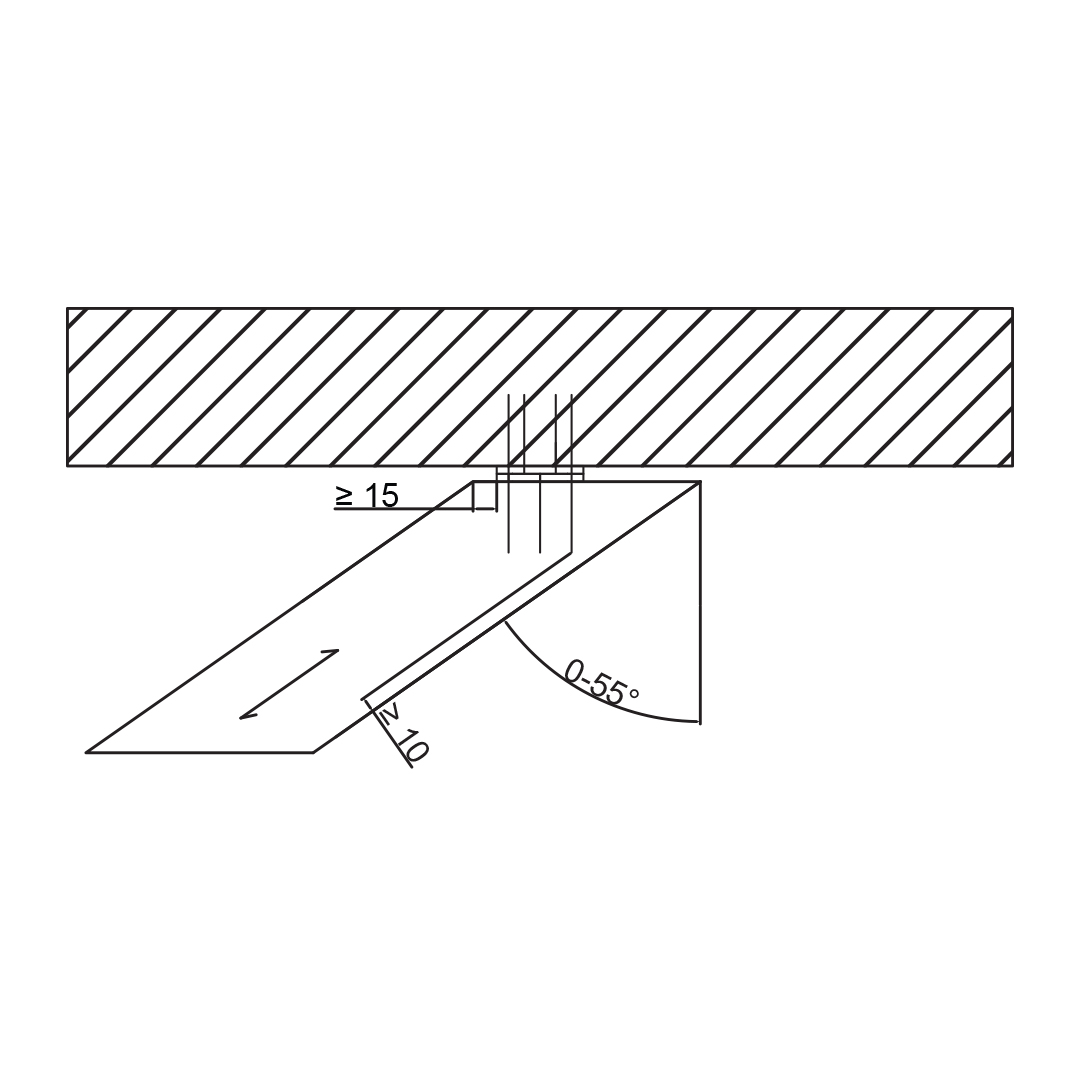

ATFN install-left

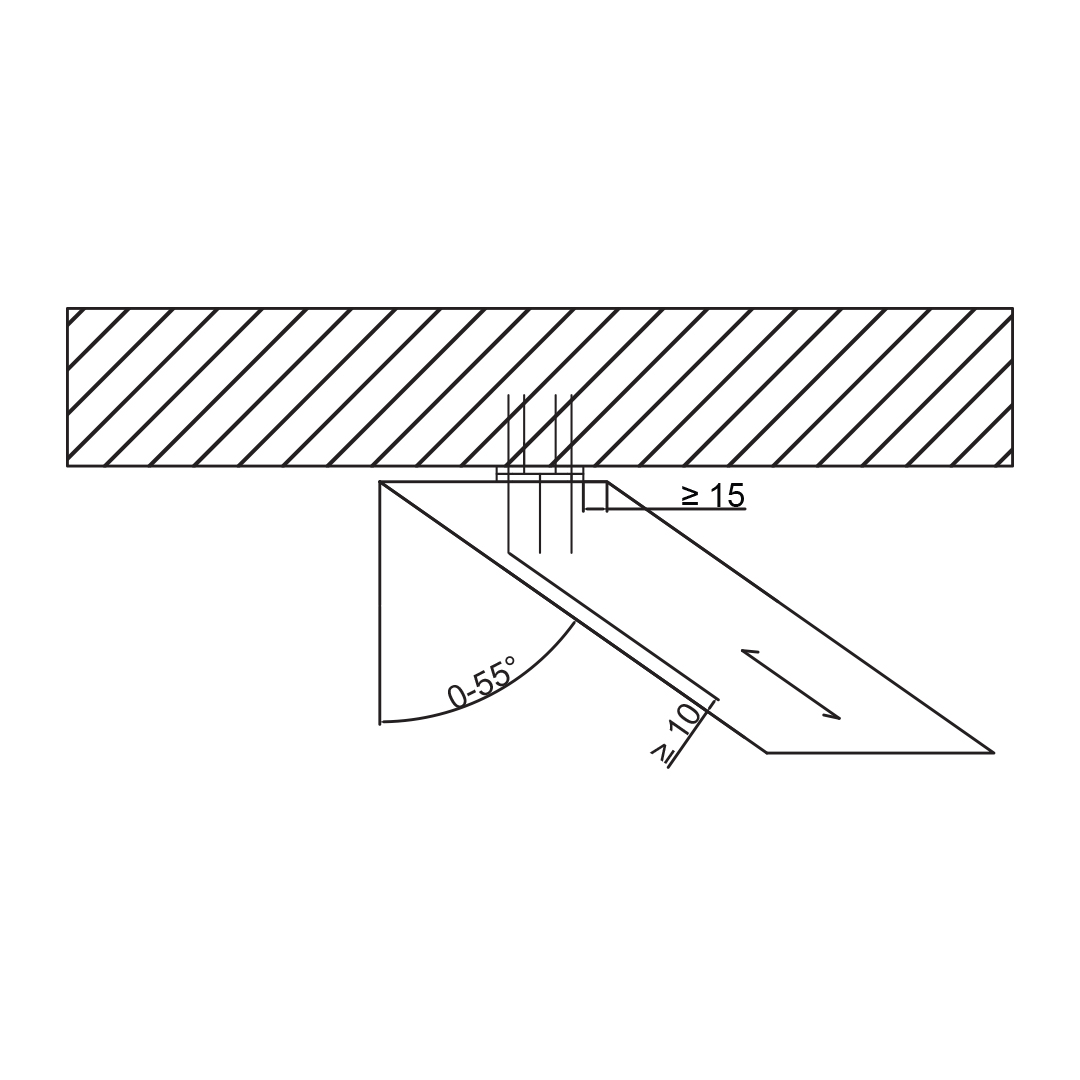

ATFN install-right

Certifikace

Evropské technické posouzení (ETA)

eta-07-0245-2025-01-15.pdf
product.doc.history.show
eta-07-0245-2018-08-15.pdf
eta070245-sst-je-ch-r5-2016-rev-a.pdf

Knihovna CAD a BIM

2D

ATFN55/110

ATFN75/190

ATFN75/150

ATFN55/190

ATFN55/150

3D

ATFN55/110

ATFN75/190

ATFN75/150

ATFN55/190

ATFN55/150

3D Simplified

ATFN55/110

ATFN75/190

ATFN75/150

ATFN55/190

ATFN55/150

ZIP balíčky

Koupit online
