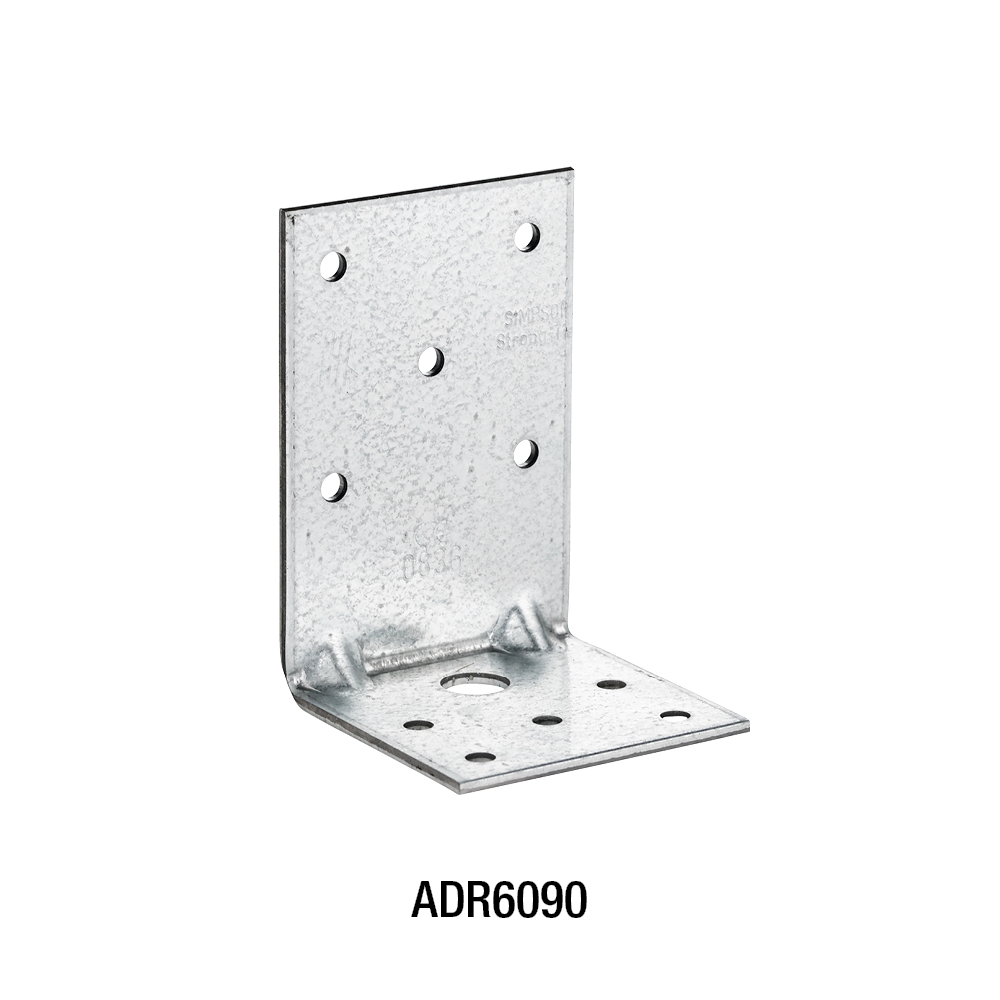

ADR
ADR6035,6090,6191,6292

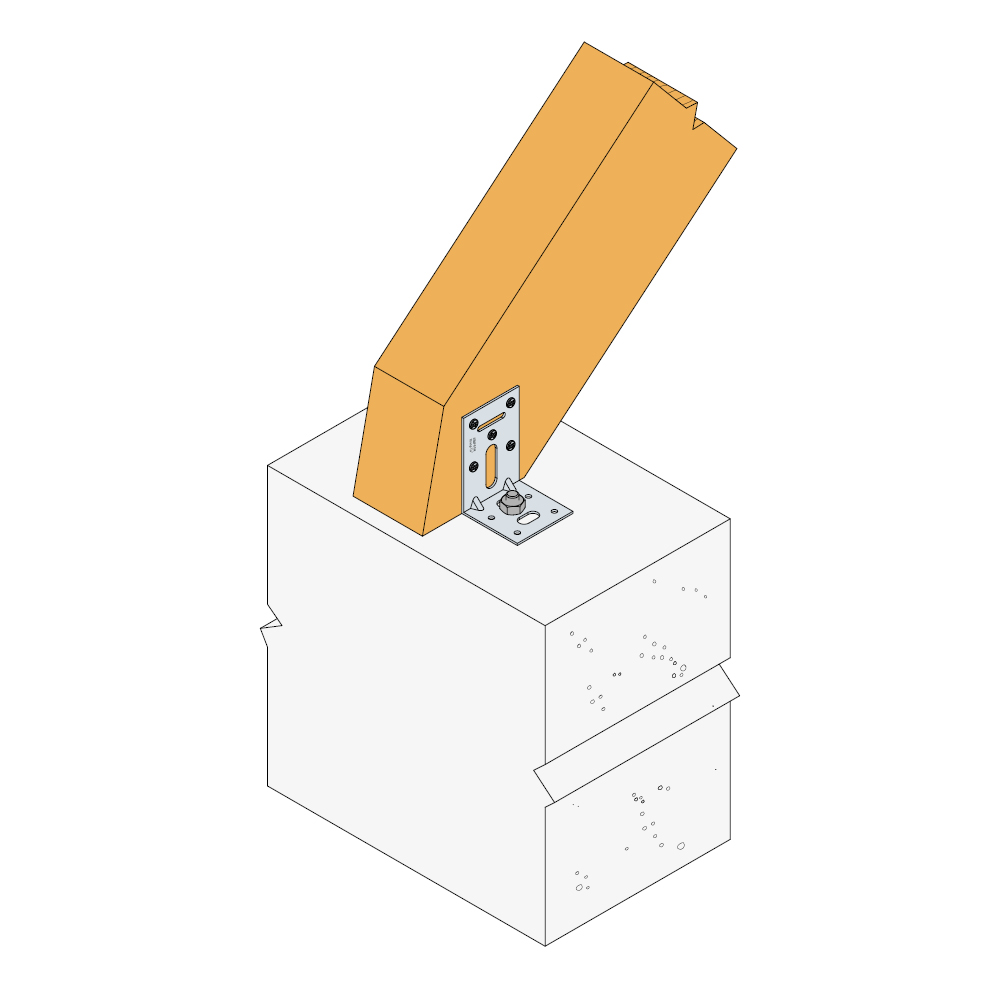

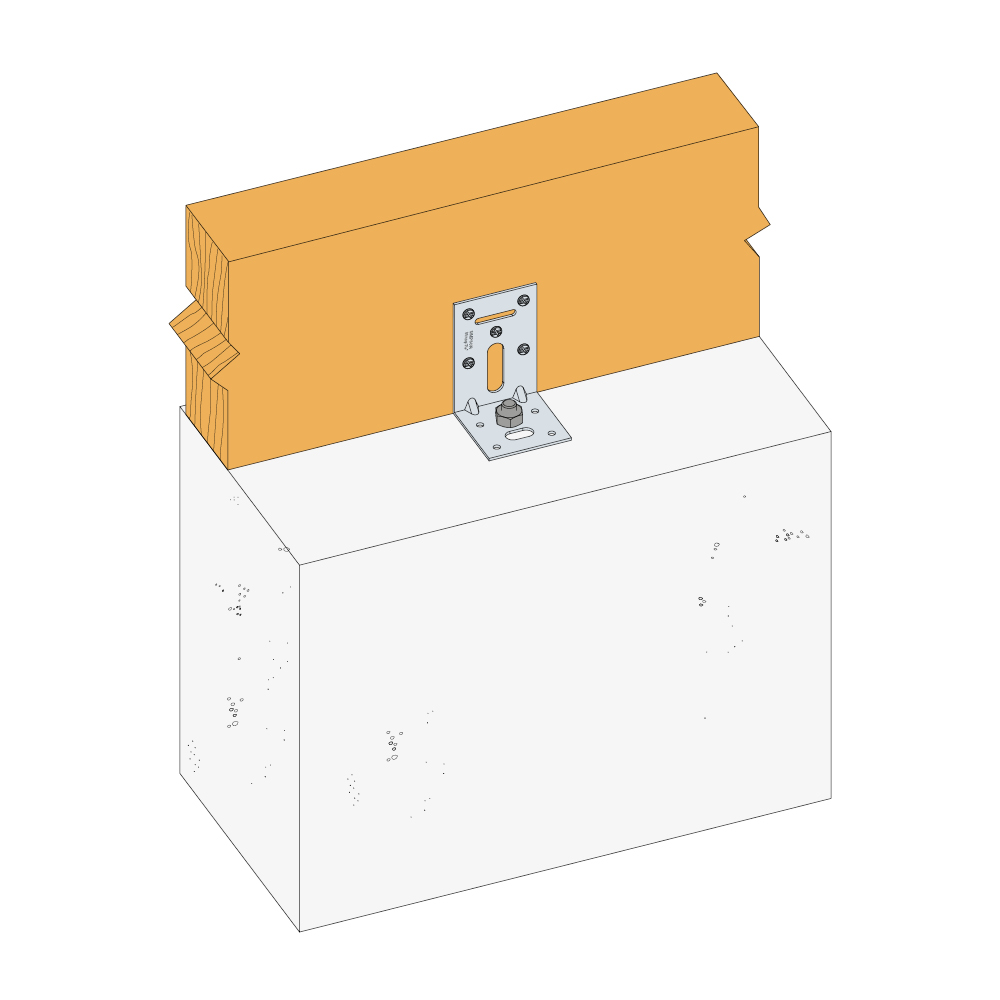

Tyto úhelníky jsou vhodné pro spoje dřevo/beton, dřevo/zdivo, dřevo/ocel. Otvor poskytuje kompenzaci pro montáž.
Označení CE
ETA
Servisní třída 2
K dispozici v Connector Selectoru
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry a typické hodnoty
| Art. nr. | Rozměry a typické hodnoty [mm] | Příruba A | Hlava | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø10x27 | Ø5x30 | Ø12x40 | Ø5 | Ø12 | Ø12x20 | Ø10,5x20 | Ø10,5x40 | |

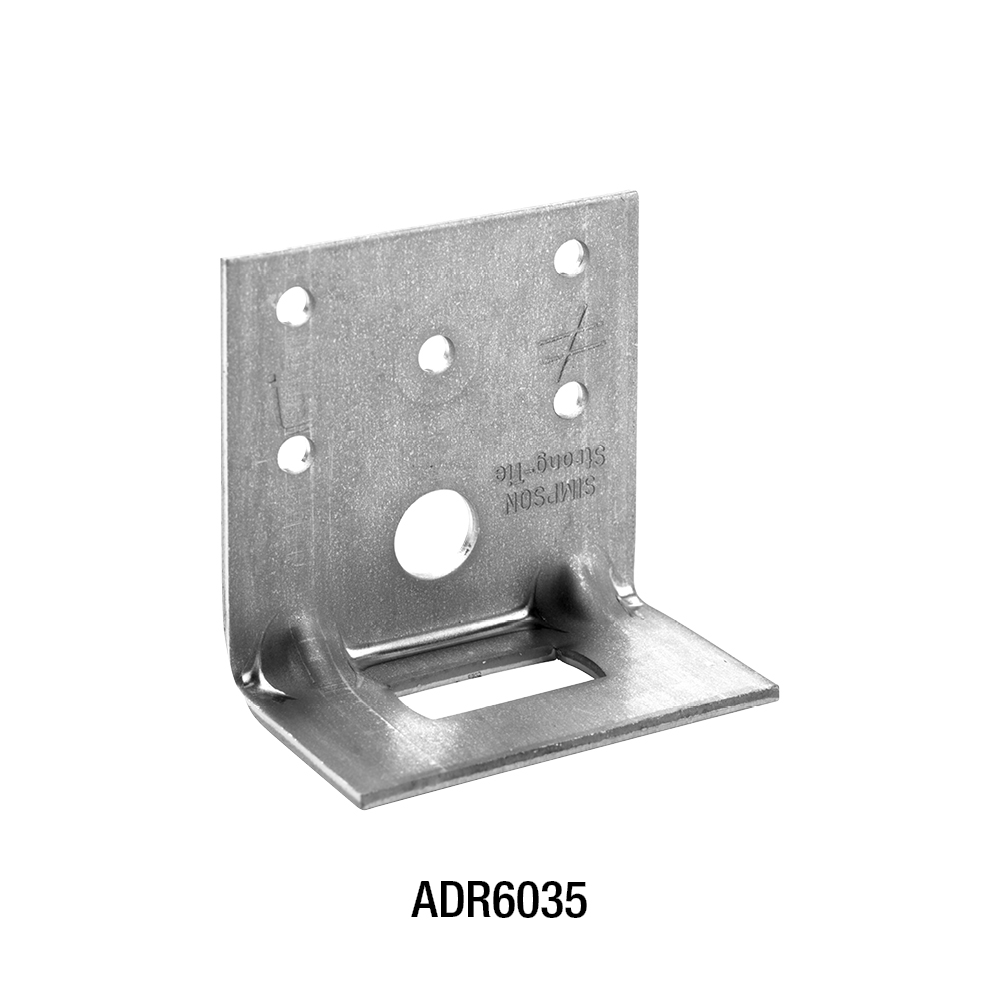

| ADR6035 | 60 | 37 | 60 | 2.5 | - | 1 | - | - | 5 | 1 | - | - | - |

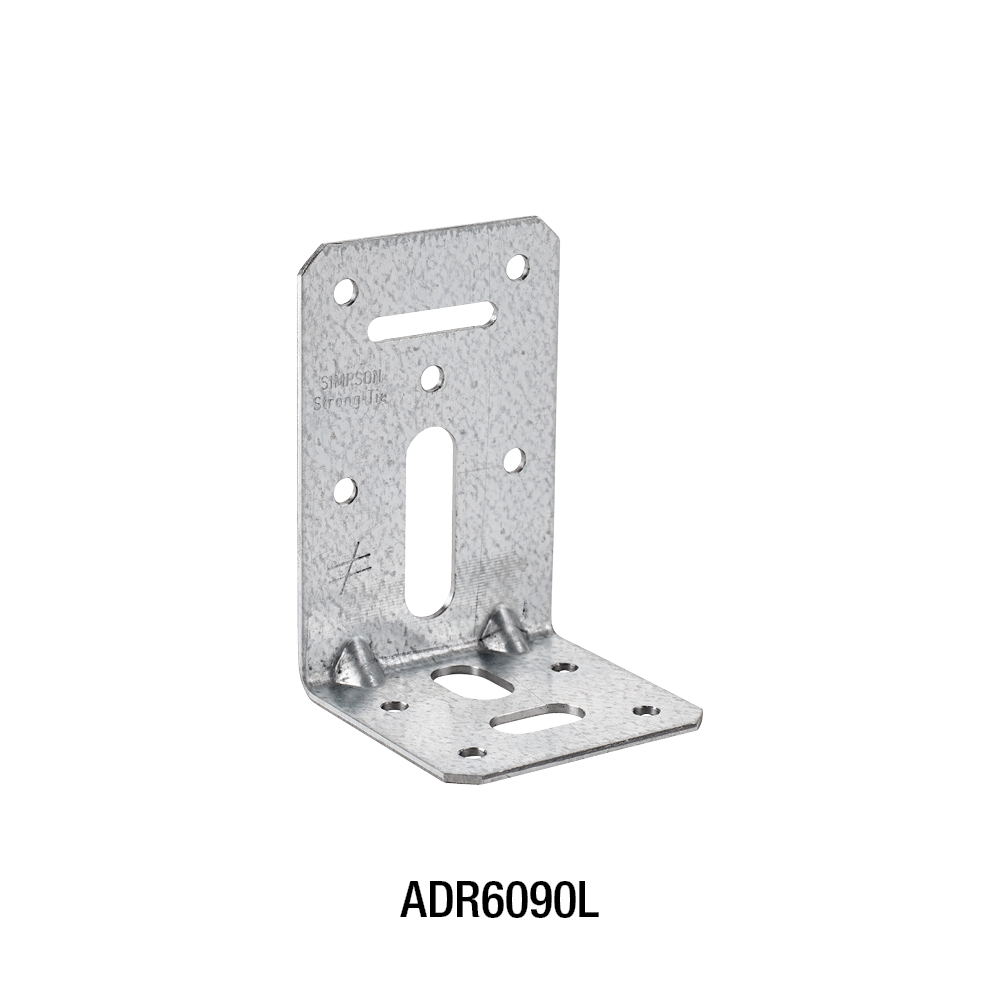

| ADR6090L | 90 | 60 | 60 | 2 | 5 | - | 1 | 1 | 4 | - | 1 | 1 | - |
* Currently without ETA / without CE marking
Tragfähigkeiten: Holz-Holz Anschluss
| Art. nr. | Product capacities - Timber to timber - Maximum nailing | |||||
|---|---|---|---|---|---|---|
| Upevňovací prvky | Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN] | |||||
| Příruba A | Hlava | R1.k | R2/3,k [kN] | |||
| Množství | Množství | CNA4.0x40 | CNA4.0x60 | CNA 4,0x40 | CNA 4,0x60 | |
| ADR6090L | 3 | 2 | 2.6 / kmod^0.3 | min [3.6/kmod^0.3 ; 3.0/kmod] | 3 | 4.2 |
Bemessung
Es ist nachzuweisen:

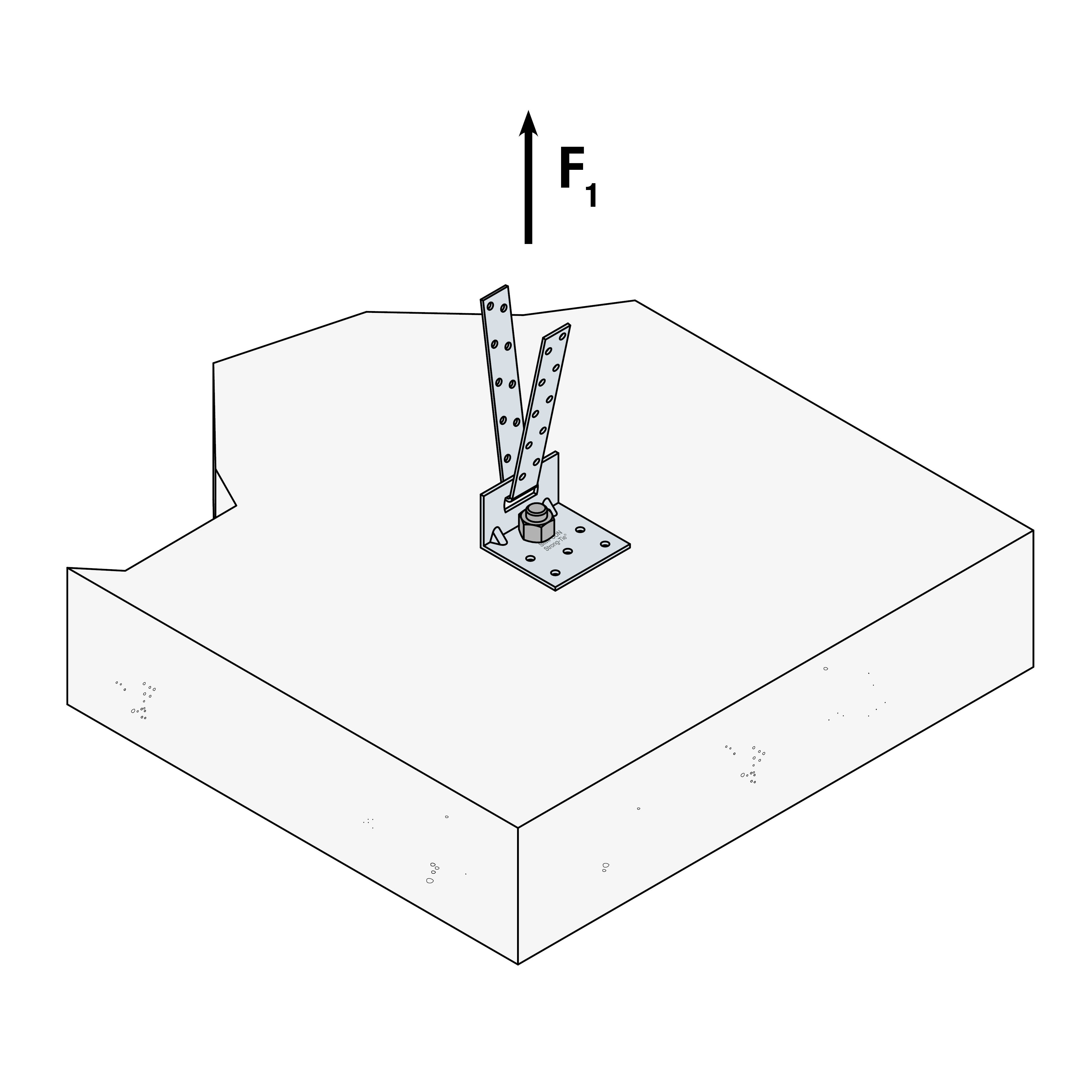

Tragfähigkeiten: Holz-Beton Anschluss
| Art. nr. | Product capacities - Timber to Concrete | |||||||
|---|---|---|---|---|---|---|---|---|
| Upevňovací prvky | Characteristic capacities - Timber C24 - 2 angle brackets per connection [kN] | |||||||
| Příruba A | Hlava | R1.k | R2/3,k | |||||
| Množství | Typ | Množství | Typ | CNA4.0x40 | CNA4.0x60 | CNA 4,0x40 | CNA 4,0x60 | |
| ADR6090L | 5 | CNA | 1 | M10* | min [15.5 ; 9.9/kmod] | 9.9 / kmod | 4.1 | 5.9 |
* Bolzenanker z.B. WA, BOAX IIoder gleichwertig, sind separat nachzuweisen.
** Tragfähigkeitsangabe für den Lastangriffspunktabstand von f = 20 mm
Bemessung
Für den Winkel ist nachzuweisen:
Der Nachweis für die Befestigungsmittel im Beton/Stahl ist separat zu erbringen.
