PLB

Stützenfüße Typ LB

Die PLB Stützenfüße sind zur Aufnahme von vertikalen Lasten ausgelegt.

Označení CE
ETA
Servisní třída 3

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

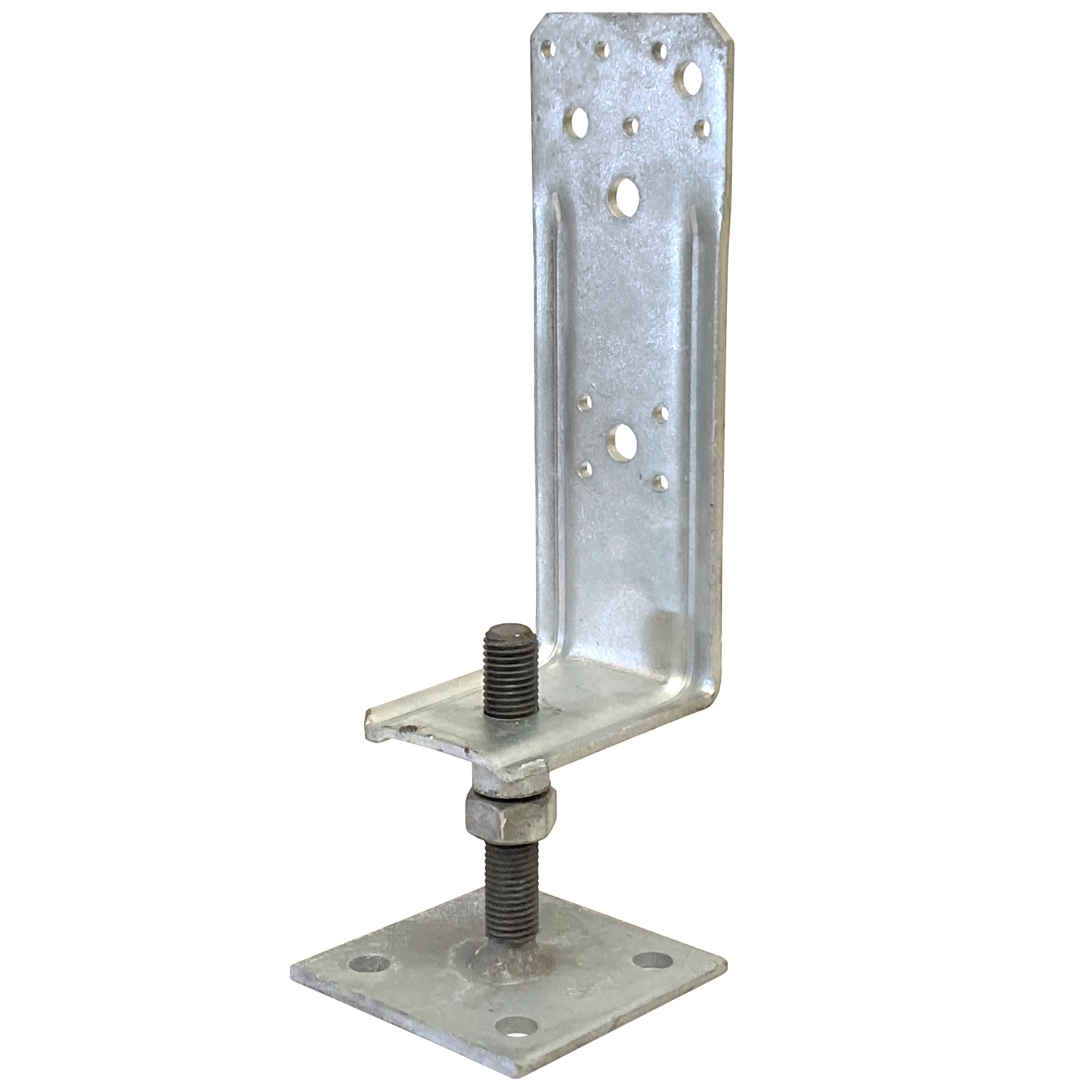

  • Der PLB Stützenfuß ist aus dem Oberteil L und dem Unterteil B zusammengesetzt.
  • Das Ober- und Unterteil wird mittels einer Platte mit angeschweißter Gewindehülse zusammengeschraubt.
  • Sie werden mit Ankerbolzen am Betonfundament angeschlossen.

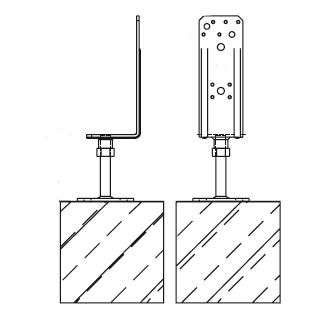

  • Der lichte Abstand zwischen Oberkante Beton und Unterkante Holzstütze beträgt 45-105 mm.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die PLB Stützenfüße können z.B. für Pfetten- und Stützenanschlüsse verwendet werden.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry [mm] Top plate holes Bottom plate holes
A B C D E F G t1 t2 Ø5 Ø9 Ø11 Ø12
PLB60/65G6070659090105164552-4
PLB60/165G6070165909010516459224
PLB80/90G8070909090105164552-4
PLB80/190G8070190909010516459224

Hodnoty pro připojení

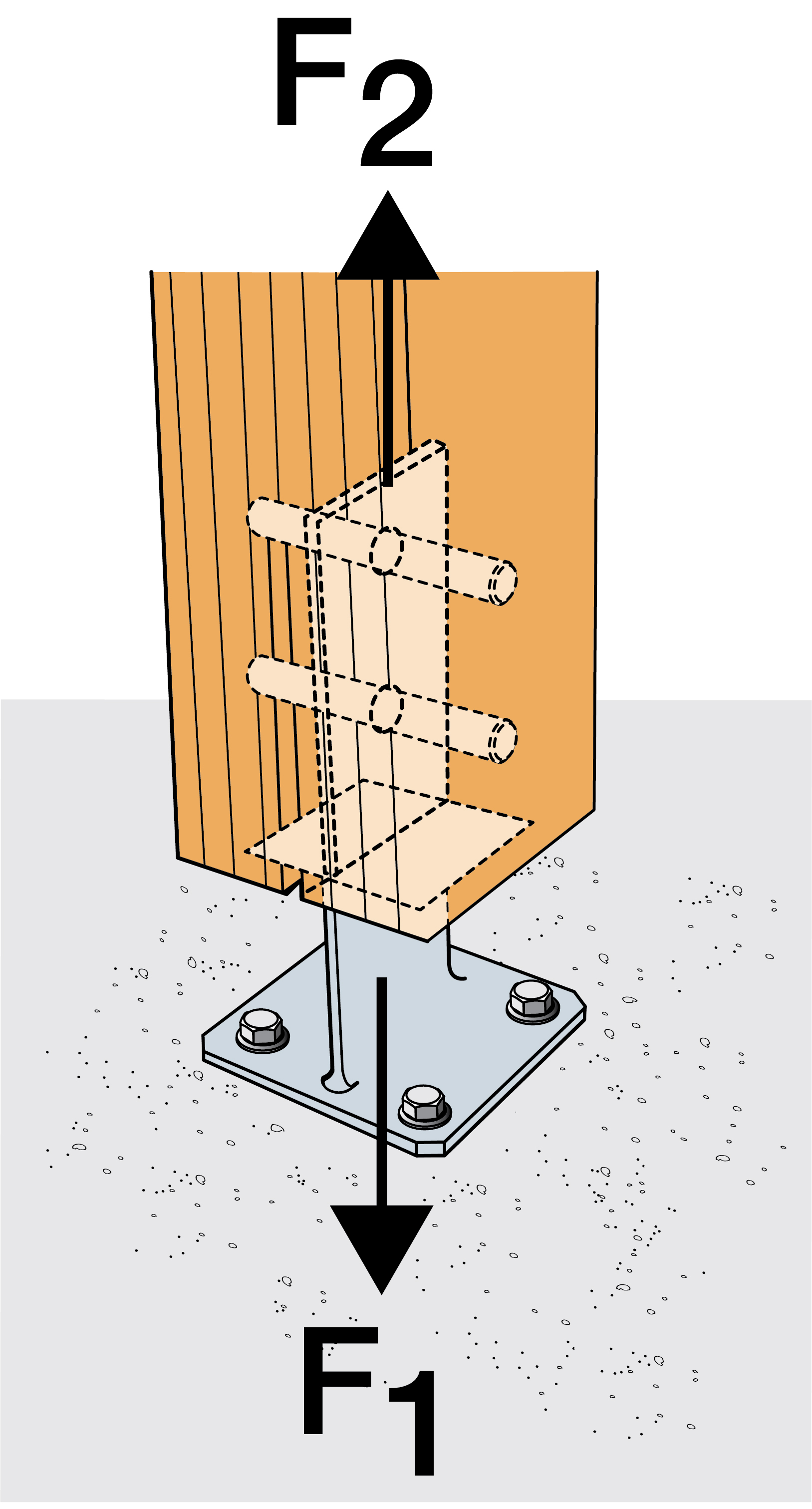

Art. nr. Upevňovací prvky Typická kapacita [kN]
On the post On the concrete F1 F2
Množství Typ Množství Typ Množství Typ Anschluss an Stütze Anschluss an Balken Anschluss an Stütze oder Balken
PLB60/65G3CNA4,0x402CSA5,0x354M10Min (50.8 ; 36.4/kmod)Min (20.1 ; 20.2/kmod)Min (5.4 ; 3.5/kmod)
PLB60/165G2CNA4,0x401screw 8x604M10Min (50.8 ; 36.4/kmod)Min (20.1 ; 20.2/kmod)Min (2.8 ; 3/kmod)
PLB80/90G3CNA4,0x402CSA5,0x354M10Min (50.8 ; 36.4/kmod)Min (20.1 ; 20.2/kmod)2.3/kmod
PLB80/190G2CNA4,0x401screw 8x604M10Min (50.8 ; 36.4/kmod)Min (20.1 ; 20.2/kmod)Min (2.8 ; 2.3/kmod)

*) 8x60 = Schlüsselschraube nach DIN571

Kombinierte Beanspruchung:



Instalace

Instalace

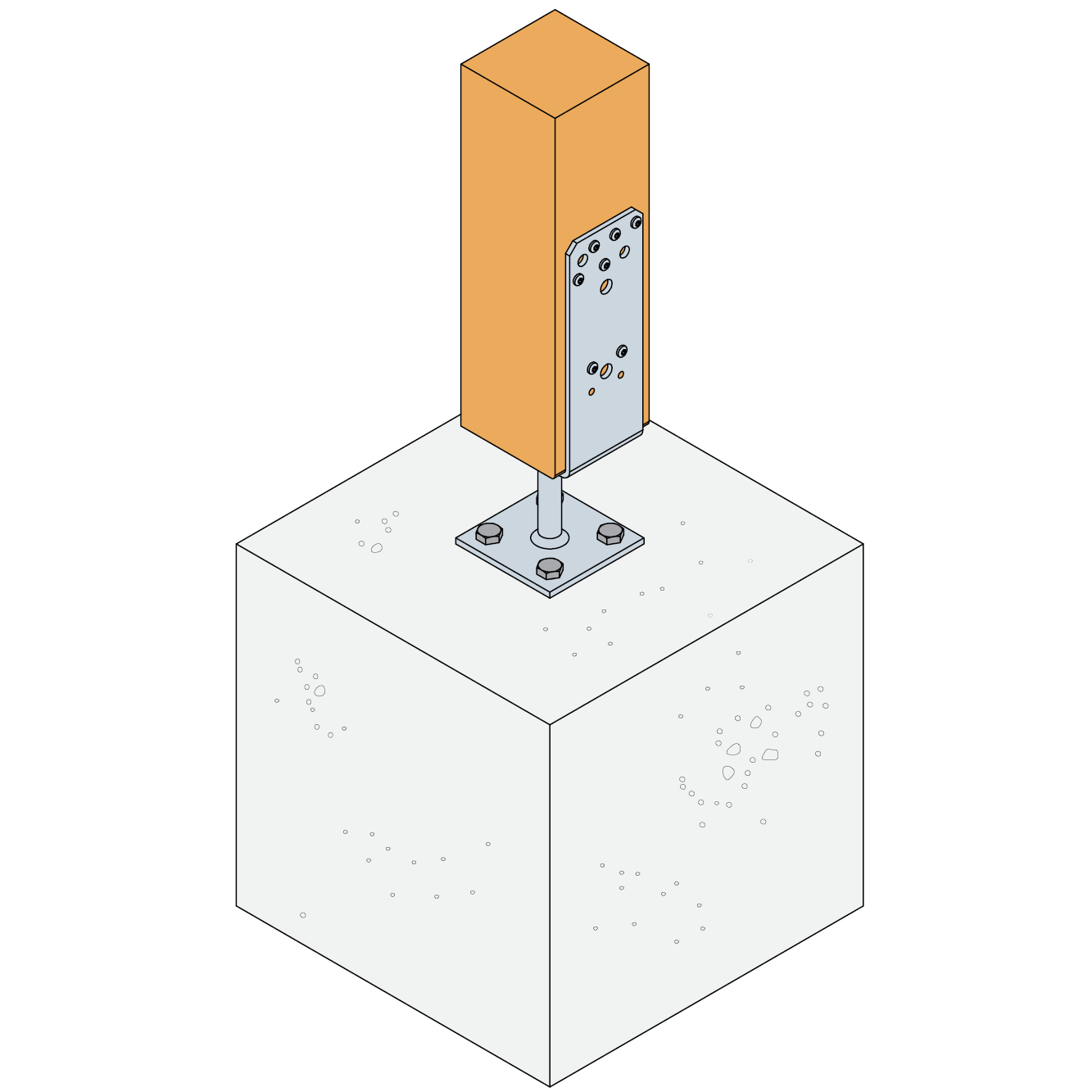

Befestigung

  • Der PLB Stützenfuß wird auf dem Beton mittels Dübel o.ä. befestigt.
  • Der Abstand Oberkante Beton und Unterkante Holzstütze beträgt 45-105mm.
  • Der Anschluss am Holz erfolgt einseitig mit CNA Kammnägel und CSA Holzschrauben.

Certifikace

Evropské technické posouzení (ETA)
